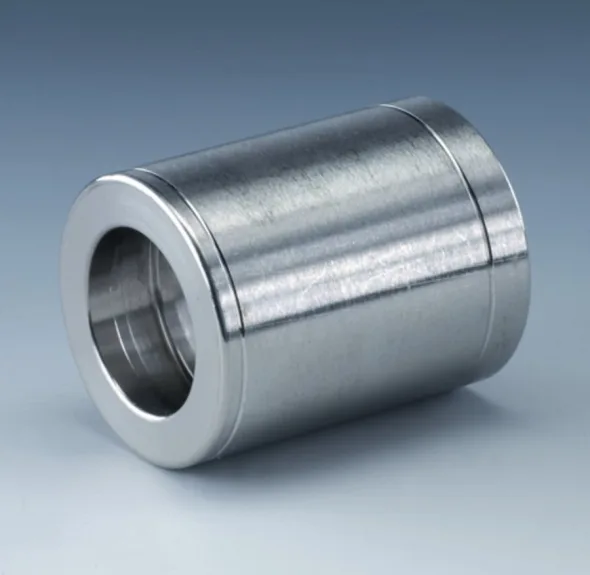

Bague de sertissage pour série PN
FERRULE 1-2 BRINS R1AT / R2AT (NON-SKIVE) 1 / 4" INOX
Code de groupe de produit: PHN206VA
PHN 200 VA (Bague de sertissage hydraulique 1 ou 2 brins) (Inox)
Caractéristique : Bague de sertissage pour boyau 2 brins d’acier. La bague de sertissage est conçue pour mordre dans le caoutchouc et pincer l’armature d’acier. Acier inoxydable.
Compatible avec boyau : – 2SN (BHD 200, BHD 200T, BHD 200S, BHD 200RM)
– 2SC (BKP 200, BKP 200RM)
– 3TE (TE 300)
Compatible avec Raccord : Série PN
|
# produit
|
Diamètre intérieur boyau |
Diamètre extérieur bague (D1) |
Diamètre intérieur Bague (D3) |
Longueur Bague (LF) |
||||
|
Code |
mm |
Po |
mm |
Po |
mm |
Po |
mm |
Po |
|
PHN 206 VA |
6 |
1/4 |
22 |
0.87 |
10.3 |
0.41 |
34.5 |
1.36 |
|
PHN 208 VA |
8 |
5/16 |
24 |
0.94 |
12 |
0.47 |
34.5 |
1.36 |
|
PHN 210 VA |
10 |
3/8 |
26 |
1.02 |
14 |
0.55 |
35 |
1.38 |
|
PHN 213 VA |
13 |
1/2 |
30 |
1.18 |
17.2 |
0.68 |
37 |
1.46 |
|
PHN 216 VA |
16 |
5/8 |
33 |
1.30 |
20.2 |
0.80 |
40 |
1.57 |
|
PHN 220 VA |
20 |
3/4 |
38 |
1.50 |
24.2 |
0.95 |
45 |
1.77 |
|
PHN 225 VA |
25 |
1’’ |
46 |
1.81 |
31.5 |
1.24 |
50 |
1.97 |
Modèles disponibles
| Code | grandeur |
|---|---|
| PHN206VA | 1/4 |
| PHN208VA | 5/16 |
| PHN210VA | 3/8 |
| PHN213VA | 1/2 |
| PHN216VA | 5/8 |
| PHN220VA | 3/4 |
| PHN225VA | 1 |
