Bague de sertissage pour série PN

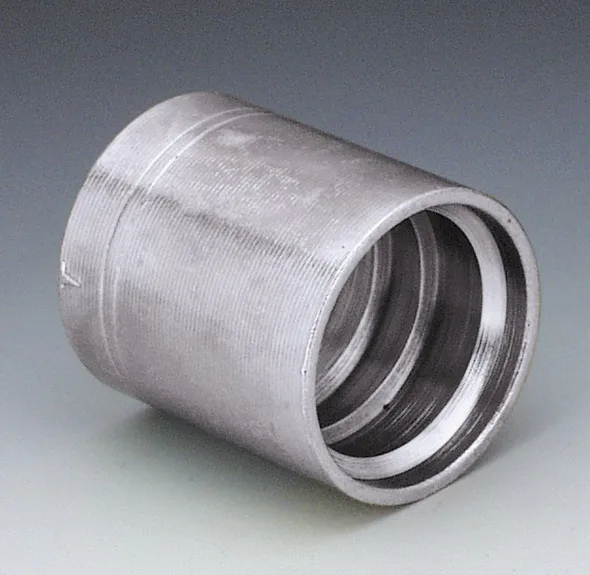

FERRULE 1-2 BRINS R1AT / R2AT (NON-SKIVE) 1 / 4"
Code de groupe de produit: PHN206
PHN 200 (Bague de sertissage hydraulique 1 ou 2 brins)
Caractéristique : Bague de sertissage Pour boyau 1 ou 2 brins d’acier. La bague de sertissage est conçue pour mordre dans le caoutchouc et pincer l’armature d’acier. Revêtement galvanisé (Zinc-Nickel).
Compatible avec boyau : – 1SN (BHD 100)
– 2SN (BHD 200)
– 2SC (BKP 200, BKP 200 RM)
Compatible avec Raccord : Série PN
|
# produit
|
Diamètre intérieur boyau |
Diamètre extérieur bague (D1) |
Diamètre intérieur Bague (D3) |
Longueur Bague (LF) |
||||
|
Code |
mm |
Po |
mm |
Po |
mm |
Po |
mm |
Po |
|
PHN 204 |
5 |
3/16 |
21 |
0.83 |
9.5 |
0.37 |
23.5 |
0.93 |
|
PHN 206 |
6 |
1/4 |
23 |
0.91 |
11.4 |
0.45 |
30 |
1.18 |
|
PHN 208 |
8 |
5/16 |
24 |
0.94 |
13.2 |
0.52 |
30 |
1.18 |
|
PHN 210 |
10 |
3/8 |
26 |
1.02 |
14.5 |
0.57 |
31 |
1.22 |
|
PHN 213 |
13 |
1/2 |
29 |
1.14 |
18.3 |
0.72 |
32 |
1.26 |
|
PHN 216 |
16 |
5/8 |
33 |
1.30 |
21.6 |
0.85 |
36 |
1.42 |
|
PHN 220 |
20 |
3/4 |
37 |
1.46 |
24.4 |
0.96 |
42.5 |
1.67 |
|
PHN 225 |
25 |
1’’ |
46 |
1.81 |
31 |
1.22 |
51 |
2.01 |
|
PHN 232 |
32 |
1-1/4 |
59 |
2.32 |
38.3 |
1.51 |
57.5 |
2.26 |
|
PHN 240 |
40 |
1-1/2 |
67 |
2.64 |
44 |
1.73 |
60.5 |
2.38 |
|
PHN 250 |
50 |
2’’ |
80 |
3.15 |
57 |
2.24 |
74 |
2.91 |
Modèles disponibles
| Code | grandeur |
|---|---|
| PHN204 | 3/16 |
| PHN206 | 1/4 |
| PHN208 | 5/16 |
| PHN210 | 3/8 |
| PHN213 | 1/2 |
| PHN216 | 5/8 |
| PHN220 | 3/4 |
| PHN225 | 1 |
| PHN232 | 1-1/4 |
| PHN240 | 1-1/2 |
| PHN250 | 2 |
