Bague de sertissage pour série PN

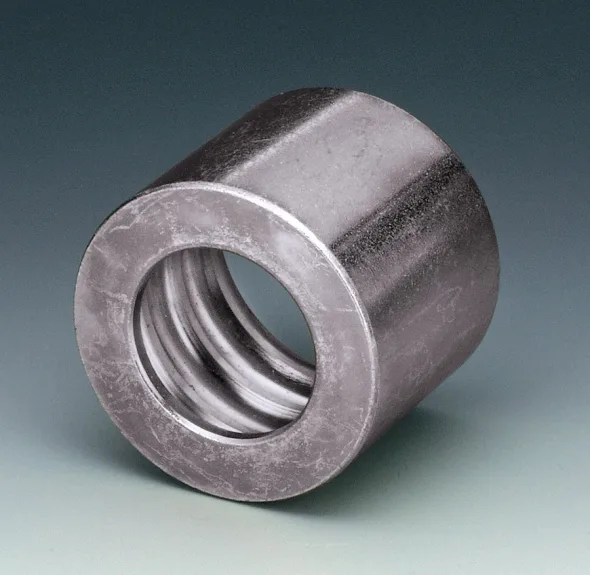

FERRULE ASPIRATION (RETOUR) 2"
Code de groupe de produit: PSG150RI
PSG 100 RI (Bague de sertissage – Aspiration)
Caractéristique : Bague de sertissage pour boyau d’aspiration (Retour) avec spirale d’acier. La bague de sertissage est conçue pour mordre dans le caoutchouc. Revêtement galvanisé (Zinc-Nickel).
Compatible avec boyau : – Boyau retour (BSG 100 RI)
Compatible avec Raccord : Série PN
|
# produit
|
Diamètre intérieur boyau |
Diamètre extérieur bague (D1) |
Diamètre intérieur Bague (D3) |
Longueur Bague (LF) |
||||
|
Code |
mm |
Po |
mm |
Po |
mm |
Po |
mm |
Po |
|
PSG 150RI |
50 |
2’’ |
73 |
2.87 |
57.2 |
2.25 |
70 |
2.76 |
|
PSG 160RI |
60 |
2-1/2 |
85 |
3.35 |
69.5 |
2.74 |
80 |
3.15 |
|
PSG 176RI |
76 |
3’’ |
105 |
4.13 |
84 |
3.31 |
80 |
3.15 |
|
PSG 190RI |
90 |
3-1/2 |
120 |
4.72 |
98 |
3.86 |
91 |
3.58 |
Modèles disponibles
| Code | grandeur |
|---|---|
| PSG150RI | 2 |
| PSG160RI | 2-1/2 |
| PSG176RI | 3 |
| PSG190RI | 3-½ |
Code
PSG150RI
grandeur
2
Code
PSG160RI
grandeur
2-1/2
Code
PSG176RI
grandeur
3
Code
PSG190RI
grandeur
3-½
