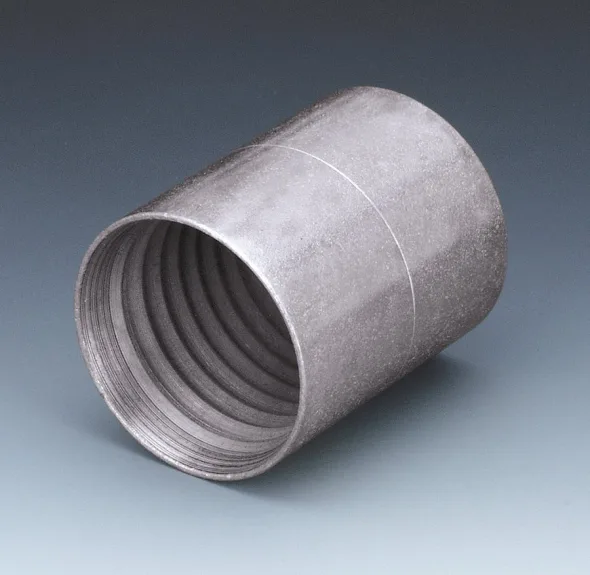

Bague de sertissage pour série PN
FERRULE THERMOPLASTIQUE 1 BRIN 1 / 4"
Code de groupe de produit: PHY106
PHY 100 (Thermoplastique)
Caractéristique : Bague de sertissage pour boyau Thermoplastique avec 1 renforcement d’acier. La bague de sertissage est conçue pour mordre dans le revêtement extérieur du boyau. Revêtement galvanisé (Zinc-Nickel).
Compatible avec boyau : – Thermoplastique (BNY 100, BNY 100P, BNYZ 100)
Compatible avec Raccord : Série PN
|
# produit
|
Diamètre intérieur boyau |
Diamètre extérieur bague (D1) |
Diamètre intérieur Bague (D3) |
Longueur Bague (LF) |
||||
|
Code |
mm |
Po |
mm |
Po |
mm |
Po |
mm |
Po |
|
PHY 104 |
5 |
3/16 |
16 |
0.63 |
9.5 |
0.37 |
28 |
1.10 |
|
PHY 106 |
6 |
1/4 |
19 |
0.75 |
11.6 |
0.46 |
29.5 |
1.16 |
|
PHY 108 |
8 |
5/16 |
22 |
0.87 |
12.7 |
0.50 |
29.5 |
1.16 |
|
PHY 110 |
10 |
3/8 |
23 |
0.91 |
14.3 |
0.56 |
32.8 |
1.29 |
|
PHY 113 |
13 |
1/2 |
26 |
1.02 |
18.6 |
0.73 |
34 |
1.34 |
|
PHY 116 |
16 |
5/8 |
30 |
1.18 |
22 |
0.87 |
36.5 |
1.44 |
|
PHY 120 |
20 |
3/4 |
33 |
1.30 |
25.7 |
1.01 |
41 |
1.61 |
|
PHY 125 |
25 |
1’’ |
40 |
1.57 |
31.8 |
1.25 |
41 |
1.61 |
Modèles disponibles
| Code | grandeur |
|---|---|
| PHY104 | 3/16 |
| PHY106 | 1/4 |
| PHY108 | 5/16 |
| PHY110 | 3/8 |
| PHY113 | 1/2 |
| PHY116 | 5/8 |
| PHY120 | 3/4 |
| PHY125 | 1 |
