Bague de sertissage pour série PN

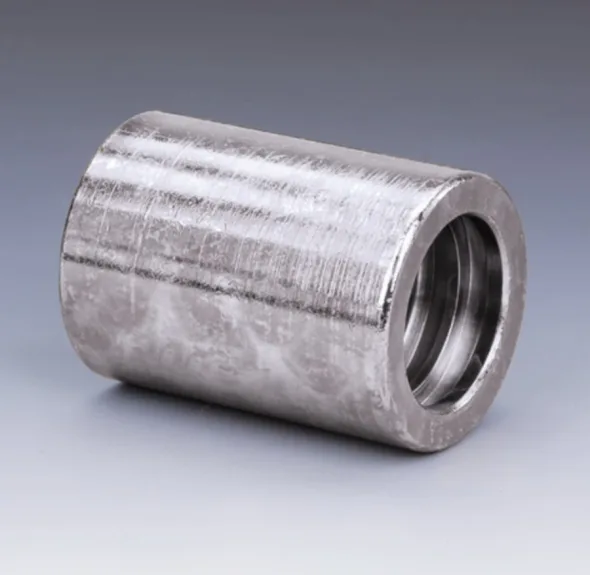

FERRULE THERMOPLASTIQUE / 100R7 (NON-SKIVE) 1 / 4"
Code de groupe de produit: PHY806N
PHY 800 N (Thermoplastique) (R8)
Caractéristique : Bague de sertissage pour boyau Thermoplastique avec 1 renforcement amaride. La bague de sertissage est conçue pour mordre dans le revêtement extérieur du boyau. Revêtement galvanisé (Zinc-Nickel).
Compatible avec boyau : – R7 (BNY 700, BNYZ 700)
Compatible avec Raccord : Série PN
|
# produit
|
Diamètre intérieur boyau |
Diamètre extérieur bague (D1) |
Diamètre intérieur Bague (D3) |
Longueur Bague (LF) |
||||
|
Code |
mm |
Po |
mm |
Po |
mm |
Po |
mm |
Po |
|
PHY 806 N |
6 |
1/4 |
19 |
0.75 |
11.9 |
0.47 |
31 |
1.22 |
|
PHY 808 N |
8 |
5/16 |
21 |
0.83 |
12.7 |
0.50 |
31 |
1.22 |
|
PHY 810 N |
10 |
3/8 |
23 |
0.91 |
14.8 |
0.58 |
33 |
1.30 |
Modèles disponibles
| Code | grandeur |
|---|---|
| PHY806N | 1/4 |
| PHY808N | 5/16 |
| PHY810N | 3/8 |
Code
PHY806N
grandeur
1/4
Code
PHY808N
grandeur
5/16
Code
PHY810N
grandeur
3/8
