Bague de sertissage pour série PN

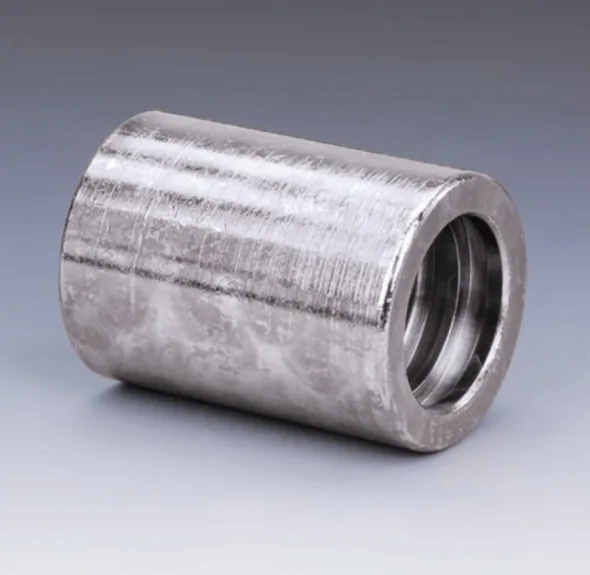

FERRULE THERMOPLASTIQUE / 100R7 (NON-SKIVE) 1 / 4"
Code de groupe de produit: PHY706N
PHY 700 N (Thermoplastique) (R7)
Caractéristique : Bague de sertissage pour boyau Thermoplastique avec 1 renforcement Polyester. La bague de sertissage est conçue pour mordre dans le revêtement extérieur du boyau. Revêtement galvanisé (Zinc-Nickel).
Compatible avec boyau : – R7 (BNY 700, BNYZ 700)
Compatible avec Raccord : Série PN
|
# produit
|
Diamètre intérieur boyau |
Diamètre extérieur bague (D1) |
Diamètre intérieur Bague (D3) |
Longueur Bague (LF) |
||||
|
Code |
mm |
Po |
mm |
Po |
mm |
Po |
mm |
Po |
|
PHY 704 N |
5 |
3/16 |
15 |
0.59 |
9.5 |
0.37 |
29 |
1.14 |
|
PHY 706 N |
6 |
1/4 |
18 |
0.71 |
10.8 |
0.43 |
31 |
1.22 |
|
PHY 708 N |
8 |
5/16 |
20 |
0.79 |
12.5 |
0.49 |
31 |
1.22 |
|
PHY 710 N |
10 |
3/8 |
22 |
0.87 |
14.6 |
0.57 |
33.2 |
1.31 |
|
PHY 713 N |
13 |
1/2 |
27 |
1.06 |
18.3 |
0.72 |
37 |
1.46 |
Modèles disponibles
| Code | grandeur |
|---|---|
| PHY704N | 3/16 |
| PHY706N | 1/4 |
| PHY708N | 5/16 |
| PHY710N | 3/8 |
| PHY713N | 1/2 |
Code
PHY704N
grandeur
3/16
Code
PHY706N
grandeur
1/4
Code
PHY708N
grandeur
5/16
Code
PHY710N
grandeur
3/8
Code
PHY713N
grandeur
1/2
