PN SF6 45 (Code 62 ANGLE 45°)

# produit

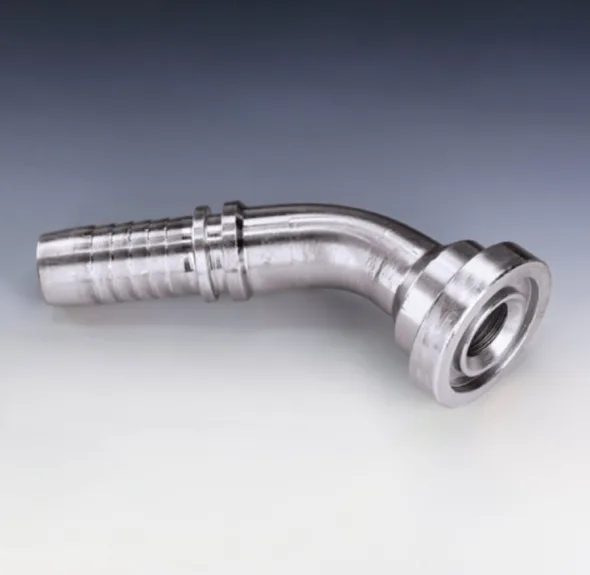

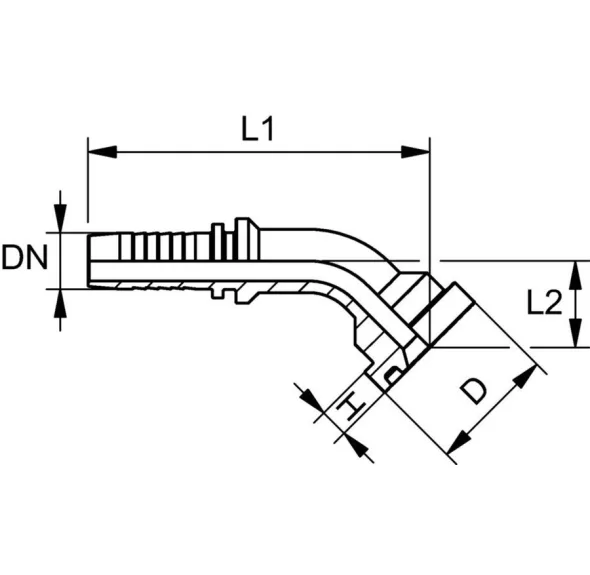

Diamètre embout

(DN)

Diamètre extérieur (D)

Épaisseur

Bride (H)

Longueur

Raccord (L1)

Longueur

Portée (L2)

Code

mm

Po

mm

Po

Mm

PO

mm

Po

mm

Po

PN 13 SF6 45

13

1/2

31.8

1.25

7.8

0.31

82

3.23

22

0.87

PN 13 SF6 20 45

13

1/2

41.3

1.63

8.8

0.35

87.5

3.44

27.5

1.08

PN 16 SF6 13 45

16

5/8

31.8

1.25

7.8

0.31

105

4.13

29

1.14

PN 16 SF6 20 45

16

5/8

41.3

1.63

8.8

0.35

100.5

3.96

30.5

1.20

PN 16 SF6 25 45

16

5/8

47.6

1.87

9.6

0.38

123

4.84

33

1.30

PN 20 SF6 45

20

3/4

41.3

1.63

8.8

0.35

110

4.33

30.5

1.20

PN 20 SF6 25 45

20

3/4

47.6

1.87

9.6

0.38

114.5

4.51

35

1.38

PN 25 SF6 20 45

25

1’’

41.3

1.63

8.8

0.35

129

5.08

31

1.22

PN 25 SF6 45

25

1’’

47.6

1.87

9.6

0.38

137

5.39

35.5

1.40

PN 25 SF6 32 45

25

1’’

54

2.13

10.4

0.41

142

5.59

40.5

1.59

PN 32 SF6 25 45

32

1-1/4

47.6

1.87

9.6

0.38

154

6.06

34

1.34

PN 32 SF6 45

32

1-1/4

54

2.13

10.4

0.41

164

6.46

44

1.73

PN 32 SF6 40 45

32

1-1/4

63.5

2.50

12.7

0.50

170

6.69

50.5

1.99

PN 40 SF6 32 45

40

1-1/2

54

2.13

10.4

0.41

168.5

6.63

44

1.73

PN 40 SF6 45

40

1-1/2

63.5

2.50

12.7

0.50

190

7.48

52

2.05

PN 40 SF6 50 45

40

1-1/2

79.4

3.13

12.7

0.50

201

7.91

63.5

2.50

PN 50 SF6 45

50

2’’

79.4

3.13

12.7

0.50

236

9.29

67.5

2.66

Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)

Il est recommandé d’utiliser la série PA7 pour les brides code 62 supérieur à 20 mm (3/4)
