Filet BANJO impérial

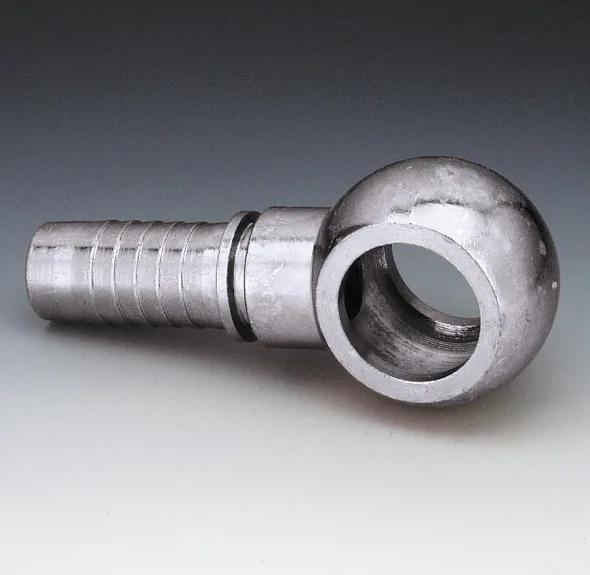

RACCORD BANJO BSPP R1 / 8" X 1 / 4"
Code de groupe de produit: PN06BR02
PN BR (Banjo impérial)
|
# produit
|
Diamètre embout (DN) |
Diamètre orifice intérieur (D1) |
Filetage Boulon impérial |
Longueur raccord (L1) |
|||
|
Code |
mm |
Po |
mm |
Po |
pour boulon |
mm |
Po |
|
PN 04 BR |
5 |
3/16 |
10.1 |
0.40 |
R 1/8’’ |
42.5 |
1.67 |
|
PN 04 BR 06 |
5 |
3/16 |
13.2 |
0.52 |
R 1/4’’ |
43.5 |
1.71 |
|
PN 06 BR 02 |
6 |
1/4 |
10.1 |
0.40 |
R 1/8’’ |
48.5 |
1.91 |
|
PN 06 BR |
6 |
1/4 |
13.2 |
0.52 |
R 1/4’’ |
49.5 |
1.95 |
|
PN 06 BR 10 |
6 |
1/4 |
16.7 |
0.66 |
R 3/8’’ |
52.5 |
2.07 |
|
PN 08 BR 06 |
8 |
5/16 |
13.2 |
0.52 |
R 1/4’’ |
49.5 |
1.95 |
|
PN 08 BR 10 |
8 |
5/16 |
16.7 |
0.66 |
R 3/8’’ |
52.5 |
2.07 |
|
PN 10 BR 06 |
10 |
3/8 |
13.2 |
0.52 |
R 1/4’’ |
58.5 |
2.30 |
|
PN 10 BR |
10 |
3/8 |
16.7 |
0.66 |
R 3/8’’ |
54 |
2.13 |
|
PN 10 BR 13 |
10 |
3/8 |
21 |
0.83 |
R 1/2’’ |
59.5 |
2.34 |
|
PN 13 BR 10 |
13 |
1/2 |
16.7 |
0.66 |
R 3/8’’ |
58 |
2.28 |
|
PN 13 BR |
13 |
1/2 |
21 |
0.83 |
R 1/2’’ |
60.5 |
2.38 |
|
PN 13 BR 16 |
13 |
1/2 |
23 |
0.91 |
R 5/8’’ |
63 |
2.48 |
|
PN 16 BR |
16 |
5/8 |
23 |
0.91 |
R 5/8’’ |
67.5 |
2.66 |
|
PN 16 BR 20 |
16 |
5/8 |
26.5 |
1.04 |
R 3/4’’ |
72 |
2.83 |
|
PN 20 BR |
20 |
3/4 |
26.5 |
1.04 |
R 3/4’’ |
78.5 |
3.09 |
|
PN 20 BR 25 |
20 |
3/4 |
33.3 |
1.31 |
R 1’’ |
87 |
3.43 |
|
PN 25 BR |
25 |
1’’ |
33.3 |
1.31 |
R 1’’ |
95 |
3.74 |
Modèles disponibles
| Code | grandeur |
|---|---|
| PN04BR | 3/16 |
| PN04BR06 | 3/16 |
| PN06BR | 1/4 |
| PN06BR02 | 1/4 |
| PN06BR10 | 1/4 |
| PN08BR06 | 5/16 |
| PN08BR10 | 5/16 |
| PN10BR | 3/8 |
| PN10BR06 | 3/8 |
| PN10BR13 | 3/8 |
| PN13BR | 1/2 |
| PN13BR10 | 1/2 |
| PN13BR16 | 1/2 |
| PN16BR | 5/8 |
| PN16BR20 | 5/8 |
| PN20BR | 3/4 |
| PN20BR25 | 3/4 |
| PN25BR | 1 |
