Filet BANJO métrique

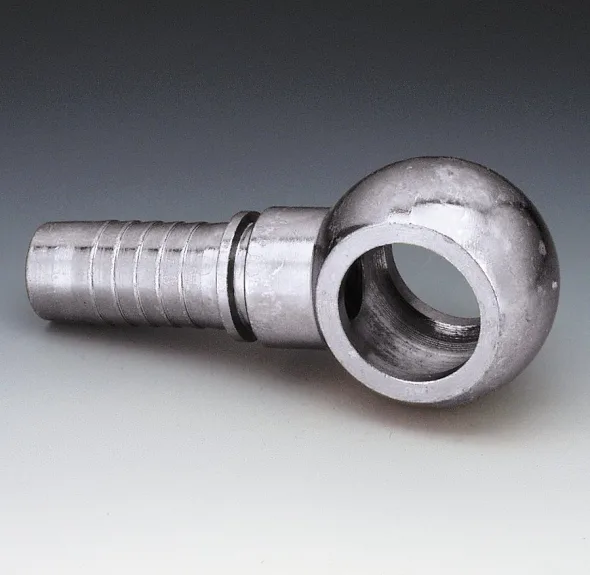

RACCORD BANJO MÉTRIQUE M08 X 1.0 X 1 / 4"
Code de groupe de produit: PN06B02
PN B (Banjo métrique)
|
# produit
|
Diamètre embout (DN) |
Diamètre orifice intérieur (D1) |
Filetage Boulon métrique |
Longueur raccord (L1) |
|||
|
Code |
mm |
Po |
mm |
Po |
pour boulon |
Mm |
Po |
|
PN 04 B |
5 |
3/16 |
10.1 |
0.40 |
M 10 X 1.0 |
42 |
1.65 |
|
PN 06 B 02 |
6 |
1/4 |
8.1 |
0.32 |
M 8 X 1.0 |
48 |
1.89 |
|
PN 06 B 04 |
6 |
1/4 |
10.1 |
0.40 |
M 10 X 1.0 |
48 |
1.89 |
|
PN 06 B |
6 |
1/4 |
12.1 |
0.48 |
M 12 X 1.5 |
46.5 |
1.83 |
|
PN 06 B 08 |
6 |
1/4 |
14.1 |
0.56 |
M 14 X 1.5 |
49.5 |
1.95 |
|
PN 06 B 10 |
6 |
1/4 |
16.1 |
0.63 |
M 16 X 1.5 |
52.5 |
2.07 |
|
PN 08 B 04 |
8 |
5/16 |
10.1 |
0.40 |
M 10 X 1.0 |
48 |
1.89 |
|
PN 08 B 06 |
8 |
5/16 |
12.1 |
0.48 |
M 12 X 1.5 |
54.5 |
2.15 |
|
PN 08 B |
8 |
5/16 |
14.1 |
0.56 |
M 14 X 1.5 |
54.5 |
2.15 |
|
PN 08 B 10 |
8 |
5/16 |
16.1 |
0.63 |
M 16 X 1.5 |
52.5 |
2.07 |
|
PN 08 B 13 |
8 |
5/16 |
18.1 |
0.71 |
M 18 X 1.5 |
55.5 |
2.19 |
|
PN 10 B 08 |
10 |
3/8 |
14.1 |
0.56 |
M 14 X 1.5 |
56 |
2.20 |
|
PN 10 B |
10 |
3/8 |
16.1 |
0.63 |
M 16 X 1.5 |
54 |
2.13 |
|
PN 10 B 13 |
10 |
3/8 |
18.1 |
0.71 |
M 18 X 1.5 |
57 |
2.24 |
|
PN 13 B |
13 |
1/2 |
18.1 |
0.71 |
M 18 X 1.5 |
58 |
2.28 |
|
PN 13 B 16 |
13 |
1/2 |
22.1 |
0.87 |
M 22 X 1.5 |
60.5 |
2.38 |
|
PN 16 B 13 |
16 |
5/8 |
18.1 |
0.71 |
M 18 X 1.5 |
68.5 |
2.70 |
|
PN 16 B |
16 |
5/8 |
22.1 |
0.87 |
M 22 X 1.5 |
69.5 |
2.74 |
|
PN 16 B 20 |
16 |
5/8 |
26.1 |
1.03 |
M 26 X 1.5 |
72 |
2.83 |
|
PN 20 B 16 |
20 |
3/4 |
22.1 |
0.87 |
M 22 X 1.5 |
76 |
2.99 |
|
PN 20 B |
20 |
3/4 |
26.1 |
1.03 |
M 26 X 1.5 |
78.5 |
3.09 |
|
PN 20 B 25 |
20 |
3/4 |
30.1 |
1.19 |
M 30 X 1.5 |
82 |
3.23 |
|
PN 25 B |
25 |
1’’ |
30.1 |
1.19 |
M 30 X 1.5 |
90 |
3.54 |
|
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code) |
|||||||
Modèles disponibles
| Code | grandeur |
|---|---|
| PN04B | 3/16 |
| PN06B | 1/4 |
| PN06B02 | 1/4 |
| PN06B04 | 1/4 |
| PN06B08 | 1/4 |
| PN06B10 | 1/4 |
| PN08B | 5/16 |
| PN08B04 | 5/16 |
| PN08B06 | 5/16 |
| PN08B10 | 5/16 |
| PN08B13 | 5/16 |
| PN10B | 3/8 |
| PN10B08 | 3/8 |
| PN10B13 | 3/8 |
| PN13B | 1/2 |
| PN13B16 | 1/2 |
| PN16B | 5/8 |
| PN16B13 | 5/8 |
| PN16B20 | 5/8 |
| PN20B | 3/4 |
| PN20B16 | 3/4 |
| PN20B25 | 3/4 |
| PN25B | 1 |
