Filet BSPP (T)

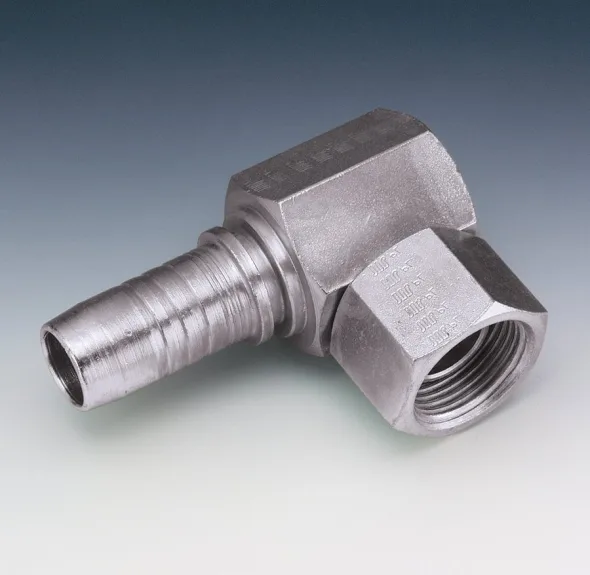

PN AOBK 90 (BSPP cône 60° + O’ring)
Code de groupe de produit: PN06AOBK90
PN AOBK 90 (BSPP cône 60° + O’ring)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur clef (S1) |
Filetage Iso 8434-6 (G1) |
Longueur Raccord (L1) |
Longueur Portée (L2) |
||||
|
Code |
mm |
Po |
mm |
Po |
BSPP |
mm |
Po |
mm |
PO |
|
PN 06 AOBK 90 |
6 |
1/4 |
19 |
0.75 |
G 1/4’’-19 |
46 |
1.81 |
22.5 |
0.89 |
|
PN 10 AOBK 90 |
10 |
3/8 |
22 |
0.87 |
G 3/8’’-19 |
50 |
1.97 |
27 |
1.06 |
|
PN 13 AOBK 90 |
13 |
1/2 |
27 |
1.06 |
G 1/2’’-14 |
54.5 |
2.15 |
28.5 |
1.12 |
|
PN 16 AOBK 90 |
16 |
5/8 |
30 |
1.18 |
G 5/8’’-14 |
—- |
—- |
—- |
—- |
|
PN 20 AOBK 90 |
20 |
3/4 |
32 |
1.26 |
G 3/4’’-14 |
68.5 |
2.70 |
38.5 |
1.52 |
|
PN 25 AOBK 90 |
25 |
1’’ |
38 |
1.50 |
G 1’’-11 |
—- |
—- |
—- |
—- |
NOTE : Voir aussi PN**AB 90 (BSPP cône 60°). Autres grandeurs disponibles
Modèles disponibles
| Code | grandeur |
|---|---|
| PN06AOBK90 | 1/4 |
| PN10AOBK90 | 3/8 |
| PN13AOBK90 | 1/2 |
| PN16AOBK90 | 5/8 |
| PN20AOBK90 | 3/4 |
| PN25AOBK90 | 1 |
Code
PN06AOBK90
grandeur
1/4
Code
PN10AOBK90
grandeur
3/8
Code
PN13AOBK90
grandeur
1/2
Code
PN16AOBK90
grandeur
5/8
Code
PN20AOBK90
grandeur
3/4
Code
PN25AOBK90
grandeur
1
