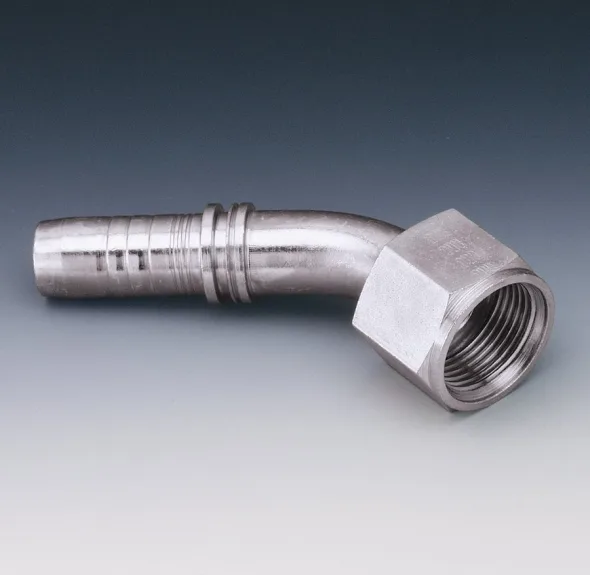

PN AR 45 (Femelle BSPP plat 45°) (Hiab)

Code de groupe de produit: PN10AR1345

Contactez-nous

Voir la fiche technique

Modèles disponibles

Code PN10AR1345

grandeur 3/8

Code PN13AR45

grandeur 1/2

Code PN16AR2045

grandeur 5/8

Code PN20AR2545

grandeur 3/4

Notre équipe spécialisée est disponible pour répondre à toutes vos questions et vous aider à trouver les solutions hydrauliques adaptées.

# produit	Diamètre embout (DN)		Diamètre extérieur Clef (S1)		Filetage Iso 8434-6 (G1)	Longueur Raccord (L1)		Longueur Portée (L2)
Code	mm	Po	mm	Po	BSPP	Mm	Po	mm	PO
PN 10 AR 13 45	10	3/8	27	1.06	G 1/2’’-14	89	3.50	23	0.91
PN 13 AR 45	13	1/2	27	1.06	G 1/2’’-14	91	3.58	23	0.91
PN 16 AR 20 45	16	5/8	32	1.26	G 3/4’’-14	98	3.86	25	0.98
PN 20 AR 25 45	20	3/4	41	1.61	G 1’’-11	121	4.76	31	1.22
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)
