Filet BSPP (T)

PN AR (Femelle BSPP plat) (Hiab)

Code de groupe de produit: PN06AR02

Contactez-nous

Voir la fiche technique

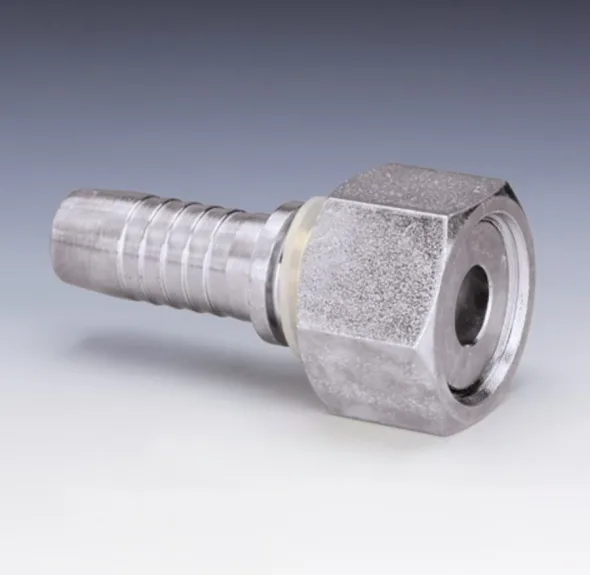

PN AR (Femelle BSPP plat) (Hiab)

# produit	Diamètre embout (DN)		Diamètre extérieur Clef (S1)		Filetage Iso 8434-6 (G1)	Longueur Raccord (L1)
Code	mm	Po	mm	Po	BSPP	mm	Po
PN 06 AR 02	6	1/4	14	0.55	G 1/8’’-28	43	1.69
PN 06 AR	6	1/4	19	0.75	G 1/4’’-19	43.5	1.71
PN 06 AR 10	6	1/4	22	0.87	G 3/8’’-19	44.5	1.75
PN 08 AR 06	8	5/16	19	0.75	G 1/4’’-19	44	1.73
PN 08 AR 10	8	5/16	22	0.87	G 3/8’’-19	44.5	1.75
PN 08 AR 13	8	5/16	27	1.06	G 1/2’’-14	46.5	1.83
PN 10 AR 06	10	3/8	19	0.75	G 1/4’’-19	46	1.81
PN 10 AR	10	3/8	22	0.87	G 3/8’’-19	47	1.85
PN 10 AR 13	10	3/8	27	1.06	G 1/2’’-14	48	1.89
PN 13 AR 10	13	1/2	22	0.87	G 3/8’’-19	48.5	1.91
PN 13 AR	13	1/2	27	1.06	G 1/2’’-14	50	1.97
PN 13 AR 16	13	1/2	30	1.18	G 5/8’’-14	49.5	1.95
PN 13 AR 20	13	1/2	32	1.26	G 3/4’’-14	49.5	1.95
PN 16 AR	16	5/8	30	1.18	G 5/8’’-14	55	2.17
PN 16 AR 20	16	5/8	32	1.26	G 3/4’’-14	54	2.13
PN 16 AR 25	16	5/8	41	1.61	G 1’’-11	56.5	2.22
PN 20 AR	20	3/4	32	1.26	G 3/4’’-14	61.5	2.42
PN 20 AR 25	20	3/4	41	1.61	G 1’’-11	63	2.48
PN 20 AR 32	20	3/4	50	1.97	G 1-1/4’’-11	66.5	2.62
PN 25 AR	25	1’’	38	1.50	G 1’’-11	72	2.83
PN 25 AR 32	25	1’’	50	1.97	G 1-1/4’’-11	74.5	2.93
PN 32 AR	32	1-1/4	50	1.97	G 1-1/4’’-11	84.5	3.33
PN 40 AR	40	1-1/2	55	2.17	G 1-1/2’’-11	88	3.46
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)

Modèles disponibles

Code	grandeur
PN06AR	1/4
PN06AR02	1/4
PN06AR10	1/4
PN08AR06	5/16
PN08AR10	5/16
PN08AR13	5/16
PN10AR	3/8
PN10AR06	3/8
PN10AR13	3/8
PN13AR	1/2
PN13AR10	1/2
PN13AR16	1/2
PN13AR20	1/2
PN16AR	5/8
PN16AR20	5/8
PN16AR25	5/8
PN20AR	3/4
PN20AR25	3/4
PN20AR32	3/4
PN25AR	1
PN25AR32	1
PN32AR	1-1/4
PN40AR	1-1/2

Code PN06AR

grandeur 1/4

Code PN06AR02

grandeur 1/4

Code PN06AR10

grandeur 1/4

Code PN08AR06

grandeur 5/16

Code PN08AR10

grandeur 5/16

Code PN08AR13

grandeur 5/16

Code PN10AR

grandeur 3/8

Code PN10AR06

grandeur 3/8

Code PN10AR13

grandeur 3/8

Code PN13AR

grandeur 1/2

Code PN13AR10

grandeur 1/2

Code PN13AR16

grandeur 1/2

Code PN13AR20

grandeur 1/2

Code PN16AR

grandeur 5/8

Code PN16AR20

grandeur 5/8

Code PN16AR25

grandeur 5/8

Code PN20AR

grandeur 3/4

Code PN20AR25

grandeur 3/4

Code PN20AR32

grandeur 3/4

Code PN25AR

grandeur 1

Code PN25AR32

grandeur 1

Code PN32AR

grandeur 1-1/4

Code PN40AR

grandeur 1-1/2

Filet BSPP (T)

PN AR (Femelle BSPP plat) (Hiab)

PN AR (Femelle BSPP plat) (Hiab)

Modèles disponibles
