Filet GAZ Français

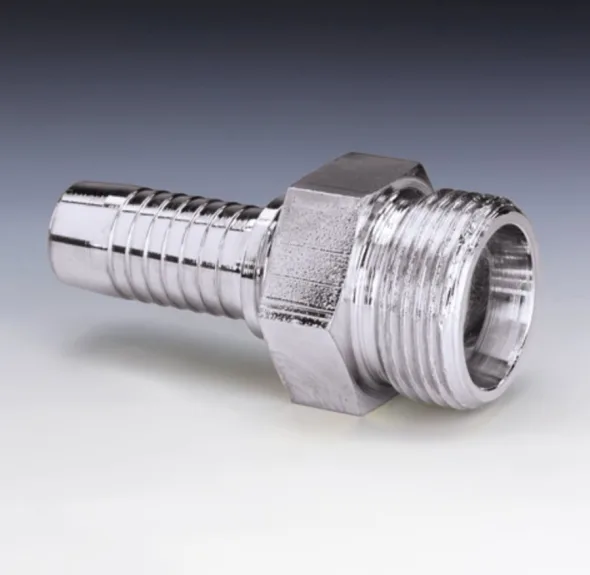

PSG 100 RI (Bague de sertissage – Aspiration)
Code de groupe de produit: PN06HF10
PN HF (Mâle Filet GAZ Français)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur Clef (S1) |
Filetage (G1) |
Longueur Raccord (L1) |
|||
|
Code |
mm |
Po |
mm |
Po |
Métrique |
mm |
Po |
|
PN 06 HF 10 |
6 |
1/4 |
22 |
0.87 |
M 20 x 1.5 |
53 |
2.09 |
|
PN 08 HF 10 |
8 |
5/16 |
22 |
0.87 |
M 20 x 1.5 |
55 |
2.17 |
|
PN 10 HF |
10 |
3/8 |
22 |
0.87 |
M 20 x 1.5 |
56.5 |
2.22 |
|
PN 10 HF 13 |
10 |
3/8 |
24 |
0.94 |
M 24 x 1.5 |
58 |
2.28 |
|
PN 13 HF |
13 |
1/2 |
24 |
0.94 |
M 24 x 1.5 |
58 |
2.28 |
|
PN 16 HF |
16 |
5/8 |
30 |
1.18 |
M 30 x 1.5 |
65.7 |
2.59 |
|
PN 20 HF |
20 |
3/4 |
36 |
1.42 |
M 36 x 1.5 |
72.5 |
2.85 |
|
PN 25 HF |
25 |
1’’ |
46 |
1.81 |
M 45 x 1.5 |
85.5 |
3.37 |
Modèles disponibles
| Code | grandeur |
|---|---|
| PN06HF10 | 1/4 |
| PN08HF10 | 5/16 |
| PN10HF | 3/8 |
| PN10HF13 | 3/8 |
| PN13HF | 1/2 |
| PN16HF | 5/8 |
| PN20HF | 3/4 |
| PN25HF | 1 |
Code
PN06HF10
grandeur
1/4
Code
PN08HF10
grandeur
5/16
Code
PN10HF
grandeur
3/8
Code
PN10HF13
grandeur
3/8
Code
PN13HF
grandeur
1/2
Code
PN16HF
grandeur
5/8
Code
PN20HF
grandeur
3/4
Code
PN25HF
grandeur
1
