Filet JIS (Komatsu)

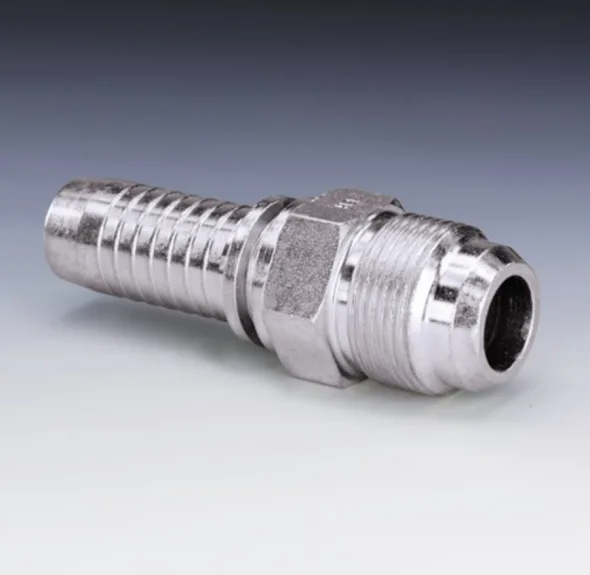

PN HJL (Mâle JIS - KOMATSU)
Code de groupe de produit: PN06HJL
PN HJL (Mâle JIS – KOMATSU)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur Clef (S1) |
Filetage JIS (G1) |
Longueur Raccord (L1) |
|||
|
Code |
mm |
Po |
mm |
Po |
Métrique |
mm |
Po |
|
PN 06 HJL |
6 |
1/4 |
14 |
0.55 |
M 14 x 1.5 |
57 |
2.24 |
|
PN 06 HJL 08 |
6 |
1/4 |
17 |
0.67 |
M 16 x 1.5 |
58 |
2.28 |
|
PN 10 HJL 08 |
10 |
3/8 |
17 |
0.67 |
M 16 x 1.5 |
60 |
2.36 |
|
PN 10 HJL |
10 |
3/8 |
19 |
0.75 |
M 18 x 1.5 |
61.5 |
2.42 |
|
PN 13 HJL |
13 |
1/2 |
22 |
0.87 |
M 22 x 1.5 |
66.5 |
2.62 |
|
PN 13 HJL 16 |
13 |
1/2 |
24 |
0.94 |
M 24 x 1.5 |
68.5 |
2.70 |
|
PN 16 HJL |
16 |
5/8 |
24 |
0.94 |
M 24 x 1.5 |
73 |
2.87 |
|
PN 20 HJL |
20 |
3/4 |
30 |
1.18 |
M 30 x 1.5 |
86 |
3.39 |
|
PN 25 HJL |
25 |
1’’ |
36 |
1.42 |
M 33 x 1.5 |
100.5 |
3.96 |
|
PN 32 HJL |
32 |
1-1/4 |
46 |
1.81 |
M 36 x 1.5 |
112 |
4.41 |
|
PN 40 HJL |
40 |
1-1/2 |
46 |
1.81 |
M 42 x 1.5 |
119 |
4.69 |
Modèles disponibles
| Code | grandeur |
|---|---|
| PN06HJL | 1/4 |
| PN06HJL08 | 1/4 |
| PN10HJL | 3/8 |
| PN10HJL08 | 3/8 |
| PN13HJL | 1/2 |
| PN13HJL16 | 1/2 |
| PN16HJL | 5/8 |
| PN20HJL | 3/4 |
| PN25HJL | 1 |
| PN32HJL | 1-1/4 |
| PN40HJL | 1-1/2 |
