Filet métrique cône 60°

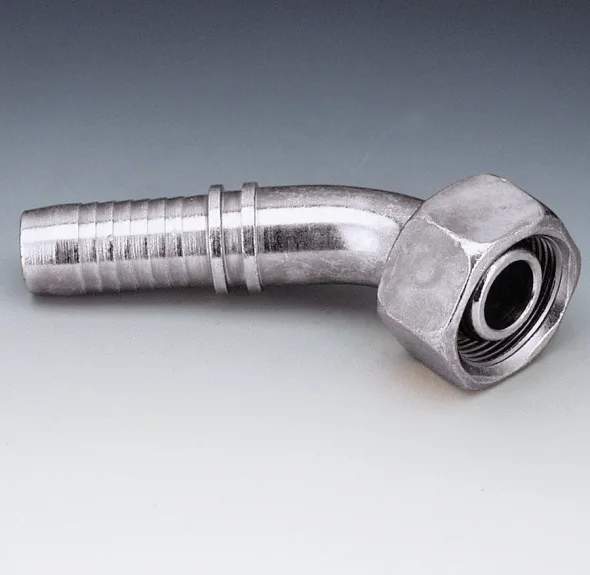

PN A 45 (Femelle métrique cône 60°, angle 45°)
Code de groupe de produit: PN20A45
PN A 45 (Femelle métrique cône 60°, angle 45°)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur Clef (S1) |
Filetage (G1) |
Longueur Raccord (L1) |
Longueur Portée (L2) |
||||
|
Code |
mm |
Po |
mm |
Po |
Métrique |
mm |
Po |
mm |
Po |
|
PN 20 A 45 |
20 |
3/4 |
36 |
1.42 |
M 30 x 1.5 |
119 |
4.69 |
29 |
1.14 |
|
PN 25 A 45 |
25 |
1’’ |
46 |
1.81 |
M 38 x 1.5 |
148 |
5.83 |
39 |
1.54 |
|
PN 32 A 45 |
32 |
1-1/4 |
50 |
1.97 |
M 45 x 1.5 |
165 |
6.50 |
43 |
1.69 |
|
PN 40 A 45 |
40 |
1-1/2 |
60 |
2.36 |
M 52 x 1.5 |
172 |
6.77 |
44 |
1.73 |
|
PN 50 A 45 |
50 |
2’’ |
75 |
2.95 |
M 65 x 2 |
209 |
8.23 |
53 |
2.09 |
Modèles disponibles
| Code | grandeur |
|---|---|
| PN20A45 | 3/4 |
| PN25A45 | 1 |
| PN32A45 | 1-1/4 |
| PN40A45 | 1-1/2 |
| PN50A45 | 2 |
Code
PN20A45
grandeur
3/4
Code
PN25A45
grandeur
1
Code
PN32A45
grandeur
1-1/4
Code
PN40A45
grandeur
1-1/2
Code
PN50A45
grandeur
2
