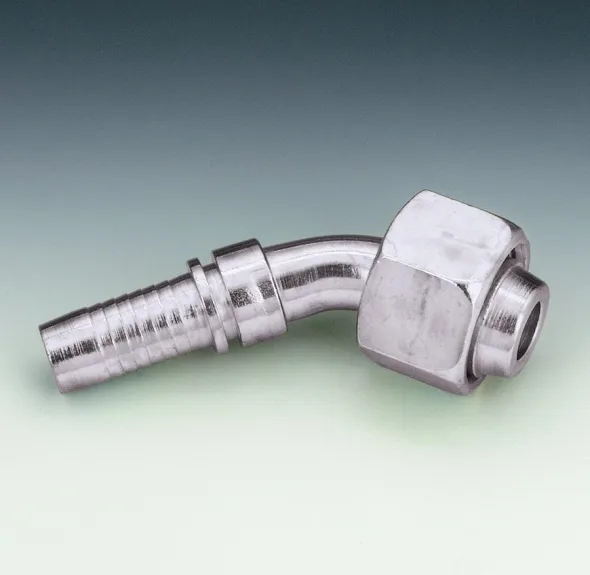

RACCORD 45° FEM MÉTRIQUE M12 X 1.5 X 1 / 4

Filet métrique DIN L

RACCORD 45° FEM MÉTRIQUE M12 X 1.5 X 1 / 4"

Code de groupe de produit: PN06AFL0445

Contactez-nous

Voir la fiche technique

PN AFL 45 (Femelle DIN L 45°)

# produit	Diamètre embout (DN)		Diamètre extérieur clef (S1)		Filetage UNF (G1)	Longueur Raccord (L1)		Longueur Portée (L2)
Code	mm	Po	mm	Po	métrique	mm	Po	mm	Po
PN 04 AFL 45	5	3/16	14	0.55	M 12 X 1.5	56	2.20	15	0.59
PN 06 AFL 04 45	6	1/4	14	0.55	M 12 X 1.5	62	2.44	17	0.67
PN 06 AFL 45	6	1/4	17	0.67	M 14 X 1.5	62.5	2.46	14.5	0.57
PN 06 AFL 08 45	6	1/4	19	0.75	M 16 X 1.5	63	2.48	15.5	0.61
PN 06 AFL 10 45	6	1/4	22	0.87	M 18 X 1.5	65	2.56	15.5	0.61
PN 08 AFL 45	8	5/16	19	0.75	M 16 X 1.5	64.5	2.54	15	0.59
PN 08 AFL 10 45	8	5/16	22	0.87	M 18 X 1.5	65	2.56	15.5	0.61
PN 10 AFL 08 45	10	3/8	19	0.75	M 16 X 1.5	72.5	2.85	19.5	0.77
PN 10 AFL 45	10	3/8	22	0.87	M 18 X 1.5	71	2.80	18	0.71
PN 10 AFL 13 45	10	3/8	27	1.06	M 22 X 1.5	71.5	2.81	18.5	0.73
PN 13 AFL 45	13	1/2	27	1.06	M 22 X 1.5	79.5	3.13	18.5	0.73
PN 13 AFL 16 45	13	1/2	32	1.26	M 26 X 1.5	90.5	3.56	24	0.94
PN 16 AFL 45	16	5/8	32	1.26	M 26 X 1.5	95	3.74	24	0.94
PN 20 AFL 45	20	3/4	36	1.42	M 30 X 2	106	4.17	27	1.06
PN 20 AFL 25 45	20	3/4	41	1.61	M 36 X 2	124	4.88	29.5	1.16
PN 25 AFL 45	25	1’’	41	1.61	M 36 X 2	132	5.20	29.5	1.16
PN 32 AFL 45	32	1-1/4	50	1.97	M 45 X 2	159	6.26	38.5	1.52
PN 40 AFL 45	40	1-1/2	60	2.36	M 52 X 2	181.5	7.15	42.5	1.67
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)

NOTE : Voir aussi PN**AOL 45 (DIN L + O’ring)

Modèles disponibles

Code	grandeur
PN04AFL45	3/16
PN06AFL0445	1/4
PN06AFL0845	1/4
PN06AFL1045	1/4
PN06AFL45	1/4
PN08AFL1045	5/16
PN08AFL45	5/16
PN10AFL0845	3/8
PN10AFL1345	3/8
PN10AFL45	3/8
PN13AFL1645	1/2
PN13AFL45	1/2
PN16AFL45	5/8
PN20AFL2545	3/4
PN20AFL45	3/4
PN25AFL45	1
PN32AFL45	1-1/4
PN40AFL45	1-1/2

Code PN04AFL45

grandeur 3/16

Code PN06AFL0445

grandeur 1/4

Code PN06AFL0845

grandeur 1/4

Code PN06AFL1045

grandeur 1/4

Code PN06AFL45

grandeur 1/4

Code PN08AFL1045

grandeur 5/16

Code PN08AFL45

grandeur 5/16

Code PN10AFL0845

grandeur 3/8

Code PN10AFL1345

grandeur 3/8

Code PN10AFL45

grandeur 3/8

Code PN13AFL1645

grandeur 1/2

Code PN13AFL45

grandeur 1/2

Code PN16AFL45

grandeur 5/8

Code PN20AFL2545

grandeur 3/4

Code PN20AFL45

grandeur 3/4

Code PN25AFL45

grandeur 1

Code PN32AFL45

grandeur 1-1/4

Code PN40AFL45

grandeur 1-1/2

Filet métrique DIN L

RACCORD 45° FEM MÉTRIQUE M12 X 1.5 X 1 / 4"

PN AFL 45 (Femelle DIN L 45°)

Modèles disponibles

Besoin d’un produit spécifique?

Contactez notre équipe d’experts
