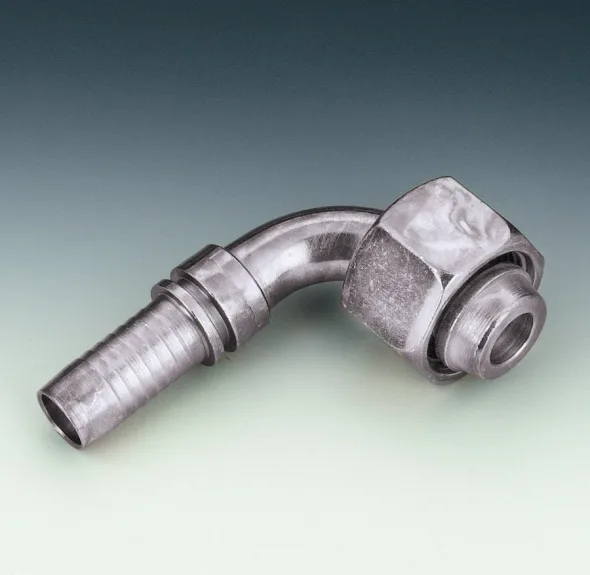

RACCORD 90° FEM MÉTRIQUE M12 X 1.5 X 1 / 4

Filet métrique DIN L

RACCORD 90° FEM MÉTRIQUE M12 X 1.5 X 1 / 4"

Code de groupe de produit: PN06AFL0490

Contactez-nous

Voir la fiche technique

PN AFL 90 (Femelle DIN L 90°)

# produit	Diamètre embout (DN)		Diamètre extérieur clef (S1)		Filetage UNF (G1)	Longueur Raccord (L1)		Longueur Portée (L2)
Code	mm	Po	mm	Po	métrique	mm	Po	mm	Po
PN 04 AFL 90	5	3/16	14	0.55	M 12 X 1.5	48.5	1.91	29	1.14
PN 06 AFL 04 90	6	1/4	14	0.55	M 12 X 1.5	57	2.24	30.5	1.20
PN 06 AFL 90	6	1/4	17	0.67	M 14 X 1.5	55	2.17	30	1.18
PN 06 AFL 08 90	6	1/4	19	0.75	M 16 X 1.5	55	2.17	31	1.22
PN 06 AFL 10 90	6	1/4	22	0.87	M 18 X 1.5	62.5	2.46	35	1.38
PN 08 AFL 90	8	5/16	19	0.75	M 16 X 1.5	58	2.28	30	1.18
PN 08 AFL 10 90	8	5/16	22	0.87	M 18 X 1.5	58	2.28	30.5	1.20
PN 10 AFL 08 90	10	3/8	19	0.75	M 16 X 1.5	63	2.48	38	1.50
PN 10 AFL 90	10	3/8	22	0.87	M 18 X 1.5	64	2.52	35	1.38
PN 10 AFL 13 90	10	3/8	27	1.06	M 22 X 1.5	64	2.52	35.5	1.40
PN 13 AFL 90	13	1/2	27	1.06	M 22 X 1.5	72.5	2.85	39.5	1.56
PN 13 AFL 16 90	13	1/2	32	1.26	M 26 X 1.5	83.5	3.29	49.5	1.95
PN 16 AFL 13 90	16	5/8	27	1.06	M 22 X 1.5	87	3.43	49.5	1.95
PN 16 AFL 90	16	5/8	32	1.26	M 26 X 1.5	88	3.46	49.5	1.95
PN 20 AFL 90	20	3/4	36	1.42	M 30 X 2	99.5	3.92	54.5	2.15
PN 25 AFL 90	25	1’’	41	1.61	M 36 X 2	127	5.00	66	2.60
PN 32 AFL 90	32	1-1/4	50	1.97	M 45 X 2	132	5.20	82	3.23
PN 40 AFL 90	40	1-1/2	60	2.36	M 52 X 2	176.5	6.95	95	3.74
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)

NOTE : Voir aussi PN**AOL 90 (DIN L + O’ring)
