Filet métrique DIN L

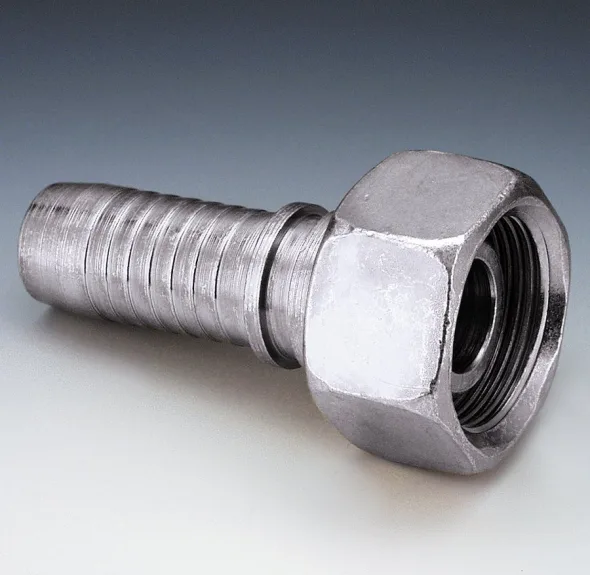

RACCORD FEM MÉTRIQUE M12 X 1.5 X 1 / 4"

Code de groupe de produit: PN06AFL04

Contactez-nous

Voir la fiche technique

Modèles disponibles

Code	grandeur
PN04AFL	3/16
PN06AFL	1/4
PN06AFL04	1/4
PN06AFL08	1/4
PN06AFL10	1/4
PN08AFL	5/16
PN08AFL10	5/16
PN10AFL	3/8
PN10AFL06	3/8
PN10AFL08	3/8
PN10AFL13	3/8
PN13AFL	1/2
PN13AFL16	1/2
PN16AFL	5/8
PN16AFL13	5/8
PN20AFL	3/4
PN20AFL25	3/4
PN25AFL	1
PN32AFL	1-1/4
PN40AFL	1-1/2

Code PN04AFL

grandeur 3/16

Code PN06AFL

grandeur 1/4

Code PN06AFL04

grandeur 1/4

Code PN06AFL08

grandeur 1/4

Code PN06AFL10

grandeur 1/4

Code PN08AFL

grandeur 5/16

Code PN08AFL10

grandeur 5/16

Code PN10AFL

grandeur 3/8

Code PN10AFL06

grandeur 3/8

Code PN10AFL08

grandeur 3/8

Code PN10AFL13

grandeur 3/8

Code PN13AFL

grandeur 1/2

Code PN13AFL16

grandeur 1/2

Code PN16AFL

grandeur 5/8

Code PN16AFL13

grandeur 5/8

Code PN20AFL

grandeur 3/4

Code PN20AFL25

grandeur 3/4

Code PN25AFL

grandeur 1

Code PN32AFL

grandeur 1-1/4

Code PN40AFL

grandeur 1-1/2

# produit	Diamètre embout (DN)		Diamètre extérieur Clef (S1)		Filetage (G1)	Longueur Raccord (L1)
Code	mm	Po	mm	Po	métrique	mm	Po
PN 04 AFL	5	3/16	14	0.55	M 12 X 1.5	41.2	1.62
PN 06 AFL 04	6	1/4	14	0.55	M 12 X 1.5	45	1.77
PN 06 AFL	6	1/4	17	0.67	M 14 X 1.5	47	1.85
PN 06 AFL 08	6	1/4	19	0.75	M 16 X 1.5	47.5	1.87
PN 06 AFL 10	6	1/4	22	0.87	M 18 X 1.5	48.5	1.91
PN 08 AFL	8	5/16	19	0.75	M 16 X 1.5	47.5	1.87
PN 08 AFL 10	8	5/16	22	0.87	M 18 X 1.5	48.5	1.91
PN 10 AFL 06	10	3/8	17	0.67	M 14 X 1.5	49.5	1.95
PN 10 AFL 08	10	3/8	19	0.75	M 16 X 1.5	49	1.93
PN 10 AFL	10	3/8	22	0.87	M 18 X 1.5	50	1.97
PN 10 AFL 13	10	3/8	27	1.06	M 22 X 1.5	50.5	1.99
PN 13 AFL	13	1/2	27	1.06	M 22 X 1.5	51.5	2.03
PN 13 AFL 16	13	1/2	32	1.26	M 26 X 1.5	54	2.13
PN 16 AFL 13	16	5/8	27	1.06	M 22 X 1.5	56	2.20
PN 16 AFL	16	5/8	32	1.26	M 26 X 1.5	58.5	2.30
PN 20 AFL	20	3/4	36	1.42	M 30 X 2	66	2.60
PN 20 AFL 25	20	3/4	41	1.61	M 36 X 2	67	2.64
PN 25 AFL	25	1’’	41	1.61	M 36 X 2	75	2.95
PN 32 AFL	32	1-1/4	50	1.97	M 45 X 2	88	3.46
PN 40 AFL	40	1-1/2	60	2.36	M 52 X 2	92.5	3.64
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)

Filet métrique DIN L

RACCORD FEM MÉTRIQUE M12 X 1.5 X 1 / 4"

PN AFL (Femelle DIN L)
