Filet métrique DIN L

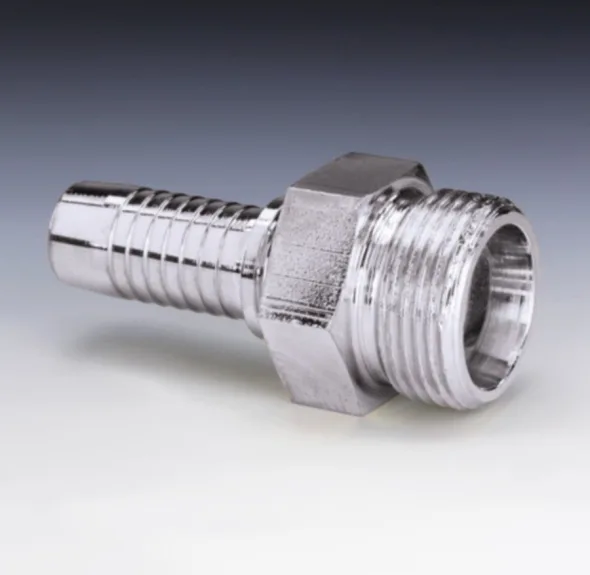

RACCORD MÂLE MÉTRIQUE 06L X 1 / 4"

Code de groupe de produit: PN06HL04

Contactez-nous

Voir la fiche technique

PN HL (Mâle DIN L)

# produit	Diamètre embout (DN)		Diamètre extérieur clef (S1)		Filetage (G1)	Longueur Raccord (L1)
Code	mm	Po	mm	Po	métrique	mm	Po
PN 04 HL	5	3/16	14	0.55	M 12 X 1.5	43	1.69
PN 06 HL 04	6	1/4	14	0.55	M 12 X 1.5	49	1.93
PN 06 HL	6	1/4	17	0.67	M 14 X 1.5	49	1.93
PN 06 HL 08	6	1/4	17	0.67	M 16 X 1.5	50	1.97
PN 06 HL 10	6	1/4	19	0.75	M 18 X 1.5	51	2.01
PN 08 HL 06	8	5/16	17	0.67	M 14 X 1.5	49	1.93
PN 08 HL	8	5/16	17	0.67	M 16 X 1.5	50	1.97
PN 08 HL 10	8	5/16	19	0.75	M 18 X 1.5	51	2.01
PN 08 HL 13	8	5/16	24	0.94	M 22 X 1.5	52	2.05
PN 10 HL 08	10	3/8	17	0.67	M 16 X 1.5	52.5	2.07
PN 10 HL	10	3/8	19	0.75	M 18 X 1.5	52.5	2.07
PN 10 HL 13	10	3/8	24	0.94	M 22 X 1.5	53.5	2.11
PN 13 HL 10	13	1/2	22	0.87	M 18 X 1.5	53.5	2.11
PN 13 HL	13	1/2	24	0.94	M 22 X 1.5	54.5	2.15
PN 13 HL 16	13	1/2	27	1.06	M 26 X 1.5	55.5	2.19
PN 16 HL 13	16	5/8	24	0.94	M 22 X 1.5	59	2.32
PN 16 HL	16	5/8	27	1.06	M 26 X 1.5	60	2.36
PN 16 HL 20	16	5/8	32	1.26	M 30 X 2	62	2.44
PN 20 HL 16	20	3/4	27	1.06	M 26 X 1.5	66.5	2.62
PN 20 HL	20	3/4	32	1.26	M 30 X 2	68.5	2.70
PN 20 HL 25	20	3/4	41	1.61	M 36 X 2	70	2.76
PN 25 HL	25	1’’	41	1.61	M 36 X 2	77.5	3.05
PN 32 HL	32	1-1/4	46	1.81	M 45 X 2	91	3.58
PN 40 HL	40	1-1/2	55	2.17	M 52 X 2	95.5	3.76
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)

Modèles disponibles

Code	grandeur
PN04HL	3/16
PN06HL	1/4
PN06HL04	1/4
PN06HL08	1/4
PN06HL10	1/4
PN08HL	5/16
PN08HL06	5/16
PN08HL10	5/16
PN08HL13	5/16
PN10HL	3/8
PN10HL08	3/8
PN10HL13	3/8
PN13HL	1/2
PN13HL10	1/2
PN13HL16	1/2
PN16HL	5/8
PN16HL13	5/8
PN16HL20	5/8
PN20HL	3/4
PN20HL16	3/4
PN20HL25	3/4
PN25HL	1
PN32HL	1-1/4
PN40HL	1-1/2

Code PN04HL

grandeur 3/16

Code PN06HL

grandeur 1/4

Code PN06HL04

grandeur 1/4

Code PN06HL08

grandeur 1/4

Code PN06HL10

grandeur 1/4

Code PN08HL

grandeur 5/16

Code PN08HL06

grandeur 5/16

Code PN08HL10

grandeur 5/16

Code PN08HL13

grandeur 5/16

Code PN10HL

grandeur 3/8

Code PN10HL08

grandeur 3/8

Code PN10HL13

grandeur 3/8

Code PN13HL

grandeur 1/2

Code PN13HL10

grandeur 1/2

Code PN13HL16

grandeur 1/2

Code PN16HL

grandeur 5/8

Code PN16HL13

grandeur 5/8

Code PN16HL20

grandeur 5/8

Code PN20HL

grandeur 3/4

Code PN20HL16

grandeur 3/4

Code PN20HL25

grandeur 3/4

Code PN25HL

grandeur 1

Code PN32HL

grandeur 1-1/4

Code PN40HL

grandeur 1-1/2
