Filet métrique DIN S

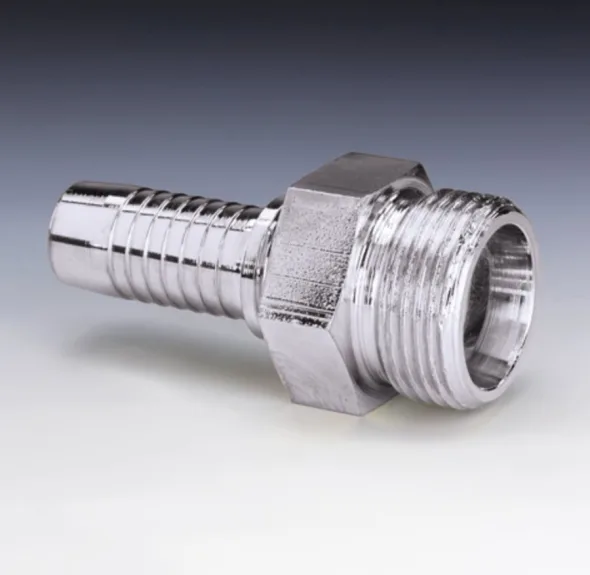

RACCORD MÂLE MÉTRIQUE 06S X 1 / 4"

Code de groupe de produit: PN06HS03

Contactez-nous

Voir la fiche technique

Modèles disponibles

Code	grandeur
PN04HS	3/16
PN06HS	1/4
PN06HS03	1/4
PN06HS04	1/4
PN08HS	5/16
PN08HS06	5/16
PN08HS13	5/16
PN10HS	3/8
PN10HS06	3/8
PN10HS08	3/8
PN10HS13	3/8
PN13HS	1/2
PN13HS10	1/2
PN13HS16	1/2
PN16HS	5/8
PN20HS	3/4
PN20HS16	3/4
PN25HS	1
PN25HS20	1
PN32HS	1-1/4
PN40HS32	1-1/2

Code PN04HS

grandeur 3/16

Code PN06HS

grandeur 1/4

Code PN06HS03

grandeur 1/4

Code PN06HS04

grandeur 1/4

Code PN08HS

grandeur 5/16

Code PN08HS06

grandeur 5/16

Code PN08HS13

grandeur 5/16

Code PN10HS

grandeur 3/8

Code PN10HS06

grandeur 3/8

Code PN10HS08

grandeur 3/8

Code PN10HS13

grandeur 3/8

Code PN13HS

grandeur 1/2

Code PN13HS10

grandeur 1/2

Code PN13HS16

grandeur 1/2

Code PN16HS

grandeur 5/8

Code PN20HS

grandeur 3/4

Code PN20HS16

grandeur 3/4

Code PN25HS

grandeur 1

Code PN25HS20

grandeur 1

Code PN32HS

grandeur 1-1/4

Code PN40HS32

grandeur 1-1/2

# produit	Diamètre embout (DN)		Diamètre extérieur Clef (S1)		Filetage (G1)	Longueur Raccord (L1)
Code	mm	Po	mm	Po	métrique	mm	Po
PN 04 HS	4	3/16	17	0.67	M 16X 1.5	48	1.89
PN 06 HS 03	6	1/4	14	0.55	M 14 X 1.5	52	2.05
PN 06 HS 04	6	1/4	17	0.67	M 16 X 1.5	54	2.13
PN 06 HS	6	1/4	19	0.75	M 18 X 1.5	54	2.13
PN 08 HS 06	8	5/16	19	0.75	M 18 X 1.5	54	2.13
PN 08 HS	8	5/16	22	0.87	M 20 X 1.5	56	2.20
PN 08 HS 13	8	5/16	27	1.06	M 24 X 1.5	58	2.28
PN 10 HS 06	10	3/8	19	0.75	M 18 X 1.5	55.5	2.19
PN 10 HS 08	10	3/8	22	0.87	M 20 X 1.5	57.5	2.26
PN 10 HS	10	3/8	24	0.94	M 22 X 1.5	59.5	2.34
PN 10 HS 13	10	3/8	27	1.06	M 24 X 1.5	59.5	2.34
PN 13 HS 10	13	1/2	24	0.94	M 22 X 1.5	60.5	2.38
PN 13 HS	13	1/2	27	1.06	M 24 X 1.5	60.5	2.38
PN 13 HS 16	13	1/2	32	1.26	M 30 X 2	64.5	2.54
PN 16 HS	16	5/8	32	1.26	M 30 X 2	69	2.72
PN 20 HS 16	20	3/4	32	1.26	M 30 X 2	75.5	2.97
PN 20 HS	20	3/4	36	1.42	M 36 X 2	79.5	3.13
PN 25 HS 20	25	1’’	36	1.42	M 36 X 2	87.5	3.44
PN 25 HS	25	1’’	46	1.81	M 42 X 2	89.5	3.52
PN 32 HS	32	1-1/4	55	2.17	M 52 X 2	104	4.09
PN 40 HS 32	40	1-1/2	55	2.17	M 52 X 2	107.5	4.23
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)
