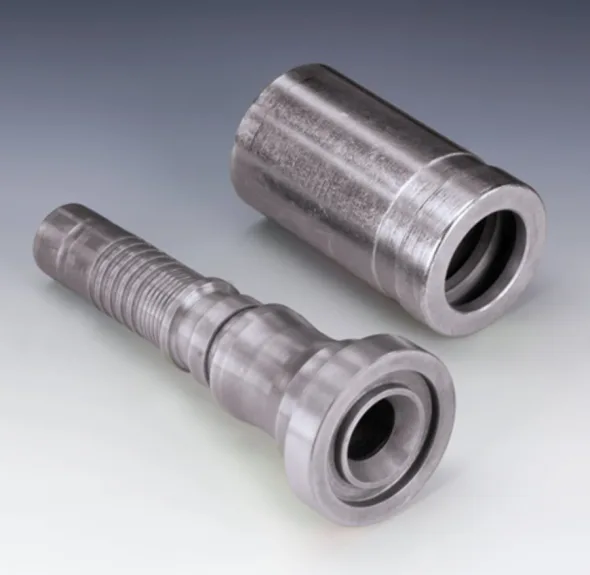

PA 7** SF6 (Code 62)

Code de groupe de produit: PA713SF6

Contactez-nous

Voir la fiche technique

Modèles disponibles

Code PA713SF6

grandeur 1/2

Code PA713SF620

grandeur 1/2

Code PA716SF613

grandeur 5/8

Code PA716SF620

grandeur 5/8

Code PA716SF625

grandeur 5/8

Code PA720SF6

grandeur 3/4

Code PA720SF625

grandeur 3/4

Code PA725SF6

grandeur 1

Code PA725SF620

grandeur 1

Code PA725SF632

grandeur 1

Code PA732SF6

grandeur 1-1/4

Code PA732SF625

grandeur 1-1/4

Code PA732SF640

grandeur 1-1/4

Code PA740SF6

grandeur 1-1/2

Code PA740SF632

grandeur 1-1/2

Code PA740SF650

grandeur 1-1/2

# produit	Diamètre embout (DN)		Diamètre extérieur bride (D)		Épaisseur Bride (H)		Longueur Raccord (L1)
Code	mm	Po	mm	Po	mm	PO	mm	Po
PA 713 SF6	13	1/2	31.8	1.25	7.8	0.31	90.4	3.56
PA 713 SF6 20	13	1/2	41.3	1.63	8.8	0.35	93.9	3.70
PA 716 SF6 13	16	5/8	31.8	1.25	7.8	0.31	108	4.25
PA 716 SF6 20	16	5/8	41.3	1.63	8.8	0.35	102	4.02
PA 716 SF6 25	16	5/8	47.6	1.87	9.6	0.38	103	4.06
PA 720 SF6	20	3/4	41.3	1.63	8.8	0.35	124.5	4.90
PA 720 SF6 25	20	3/4	47.6	1.87	9.6	0.38	129	5.08
PA 725 SF6 20	25	1’’	41.3	1.63	8.8	0.35	134	5.28
PA 725 SF6	25	1’’	47.6	1.87	9.6	0.38	146.5	5.77
PA 725 SF6 32	25	1’’	54	2.13	10.4	0.41	151	5.94
PA 732 SF6 25	32	1-1/4	47.6	1.87	9.6	0.38	149	5.87
PA 732 SF6	32	1-1/4	54	2.13	10.4	0.41	162.5	6.40
PA 732 SF6 40	32	1-1/4	63.5	2.50	12.7	0.50	167	6.57
PA 740 SF6 32	40	1-1/2	54	2.13	10.4	0.41	162	6.38
PA 740 SF6	40	1-1/2	63.5	2.50	12.7	0.50	183.5	7.22
PA 740 SF6 50	40	1-1/2	79.4	3.13	12.7	0.50	188	7.40
PA 750 SF6	50	2’’	79.4	3.13	12.7	0.50	233	9.17
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)
