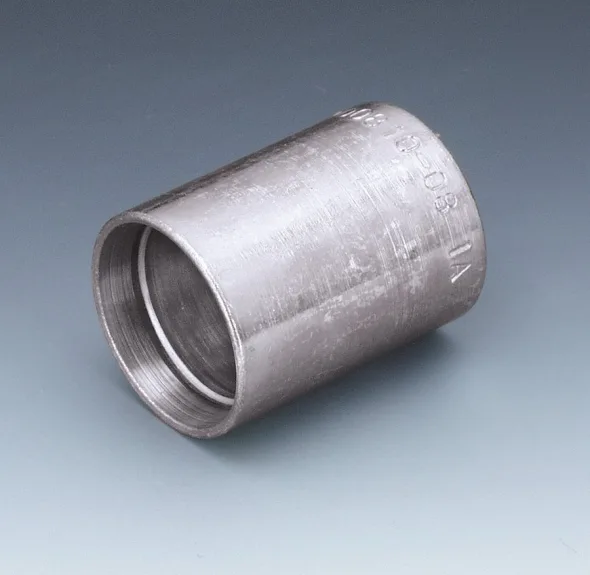

FERRULE 1 BRIN PILOT 100R16 / 100R17 (NON-SKIVE) 1 / 4″
Product group code: PKN106
PKN 100 (Bague de sertissage hydraulique 1 brin Pilot ou 100r17)
Caractéristique : Bague de sertissage Pour boyau 1 brin d’acier. La bague de sertissage est conçue pour mordre dans le caoutchouc et pincer l’armature d’acier. Revêtement galvanisé (Zinc-Nickel).
Compatible avec boyau : – Pilot (BKP 100P)
– 100R17 (BHH17**)
Compatible avec Raccord : Série PN
|
# produit
|
Diamètre intérieur boyau |
Diamètre extérieur bague (D1) |
Diamètre intérieur Bague (D3) |
Longueur Bague (LF) |
||||
|
Code |
mm |
Po |
mm |
Po |
mm |
Po |
mm |
Po |
|
PKN 106 |
6 |
1/4 |
18 |
0.71 |
11.2 |
0.44 |
30.5 |
1.20 |
|
PKN 108 |
8 |
5/16 |
19 |
0.75 |
12.7 |
0.50 |
32 |
1.26 |
|
PKN 110 |
10 |
3/8 |
22 |
0.87 |
14.5 |
0.57 |
33 |
1.30 |
|
PKN 113 |
13 |
1/2 |
26 |
1.02 |
18.3 |
0.72 |
34 |
1.34 |
Models available
| Code | size |
|---|---|
| PKN106 | 1/4 |
| PKN108 | 5/16 |
| PKN110 | 3/8 |
| PKN113 | 1/2 |
