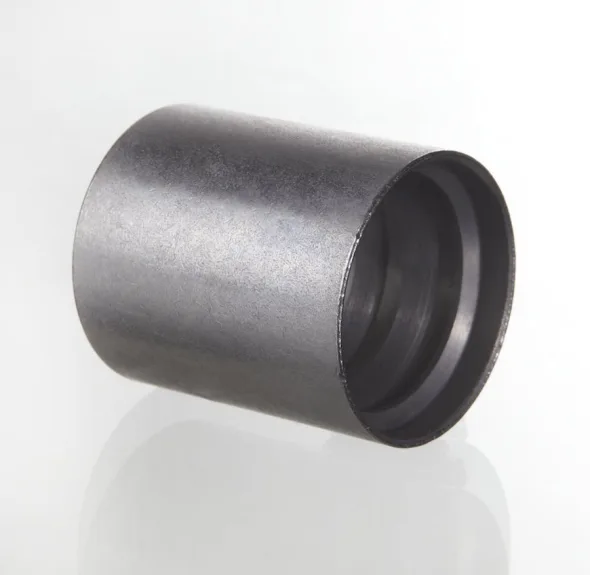

FERRULE 2-4 BRINS 4SP / 100R12 1 / 4″
Product group code: PHD206
PHD 200 (Bague de sertissage hydraulique 2 ou 4 brins / Dénudé)
Caractéristique : Bague de sertissage pour boyau 2 ou 4 brins d’acier dénudé. La bague creuse est conçue pour mordre dans l’armature d’acier. Revêtement galvanisé (Zinc-Nickel).
Compatible avec boyau : – 2SN (BHD 200, BHD 200T, BHD 200S, BHD 200RM)
– 2SN (BHF 200, BHW 200) – Boyau à pression
– 4SP (BHD 400)
– Boyau compact (BKP 400)
– Boyau compact (BKP 600)
Compatible avec Raccord : Série PN
|
# produit
|
Diamètre intérieur boyau |
Diamètre extérieur bague (D1) |
Diamètre intérieur Bague (D3) |
Longueur Bague (LF) |
||||
|
Code |
mm |
Po |
mm |
Po |
mm |
Po |
mm |
Po |
|
PHD204 |
5 |
3/16 |
21 |
0.83 |
8.5 |
0.33 |
26 |
1.02 |
|
PHD 206 |
6 |
1/4 |
22 |
0.87 |
11.4 |
0.45 |
30 |
1.18 |
|
PHD 208 |
8 |
5/16 |
23 |
0.91 |
12.5 |
0.49 |
30 |
1.18 |
|
PHD 210 |
10 |
3/8 |
26 |
1.02 |
14.5 |
0.57 |
31 |
1.22 |
|
PHD 213 |
13 |
1/2 |
30 |
1.18 |
18.3 |
0.72 |
32 |
1.26 |
|
PHD 416 |
16 |
5/8 |
33 |
1.30 |
21.7 |
0.85 |
38 |
1.50 |
|
PHD 220 |
20 |
3/4 |
38 |
1.50 |
24.4 |
0.96 |
42.5 |
1.67 |
|
PHD 225 |
25 |
1’’ |
46 |
1.81 |
30.5 |
1.20 |
51 |
2.01 |
|
PHD 232 |
32 |
1-1/4 |
57 |
2.24 |
38 |
1.50 |
58 |
2.28 |
|
PHD 240 |
40 |
1-1/2 |
65 |
2.56 |
44.3 |
1.74 |
62 |
2.44 |
|
PHD 250 |
50 |
2’’ |
79 |
3.11 |
57 |
2.24 |
73.5 |
2.89 |
|
PHD 260 |
60 |
2-3/8 |
84 |
3.31 |
67.1 |
2.64 |
79 |
3.11 |
|
PHD 276 |
76 |
3’’ |
105 |
4.13 |
81.1 |
3.19 |
80 |
3.15 |
Models available
| Code | size |
|---|---|
| PHD204 | 3/16 |
| PHD206 | 1/4 |
| PHD208 | 5/16 |
| PHD208VA | 1/4 |
| PHD210 | 1/2 |
| PHD213 | 1/4 |
| PHD220 | 3/4 |
| PHD225 | 1 |
| PHD232 | 1-1/4 |
| PHD240 | 1-1/2 |
| PHD250 | 2 |
| PHD260 | 2-3/8 |
| PHD276 | 3 |
| PHD416 | 5/8 |
