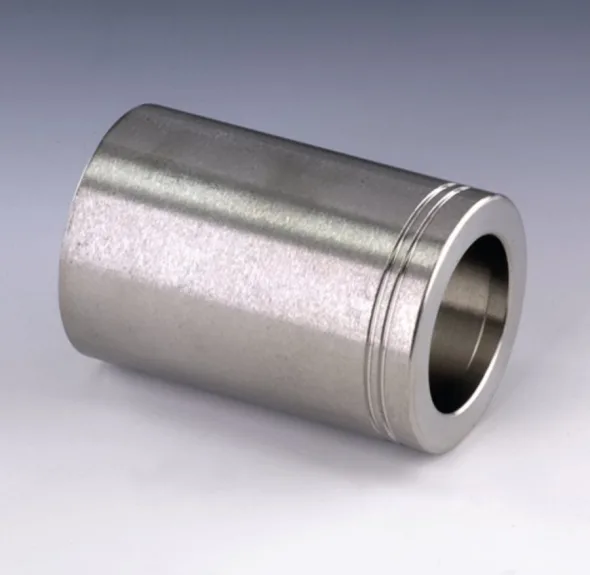

FERRULE THERMOPLASTIQUE / 100R7 (NON-SKIVE) 1 / 4″ INOX
Product group code: PHY706VA
PHY 700 VA (Thermoplastique) (R7) (Inox)
Caractéristique : Bague de sertissage pour boyau Thermoplastique avec 1 renforcement Polyester. La bague de sertissage est conçue pour mordre dans le revêtement extérieur du boyau. Acier Inoxydable.
Compatible avec boyau : – R7 (BNY 700, BNYZ 700)
Compatible avec Raccord : Série PN
|
# produit
|
Diamètre intérieur boyau |
Diamètre extérieur bague (D1) |
Diamètre intérieur Bague (D3) |
Longueur Bague (LF) |
||||
|
Code |
mm |
Po |
mm |
Po |
mm |
Po |
mm |
Po |
|
PHY 706 VA |
6 |
1/4 |
18 |
0.71 |
10.5 |
0.41 |
34.5 |
1.36 |
|
PHY 708 VA |
8 |
5/16 |
19 |
0.75 |
12 |
0.47 |
34.5 |
1.36 |
|
PHY 710 VA |
10 |
3/8 |
22 |
0.87 |
14 |
0.55 |
35 |
1.38 |
|
PHY 713 VA |
13 |
1/2 |
25 |
0.98 |
17.2 |
0.68 |
37 |
1.46 |
|
PHY 716 VA |
16 |
5/8 |
30 |
1.18 |
20.5 |
0.81 |
40 |
1.57 |
|
PHY 720 VA |
20 |
3/4 |
33 |
1.30 |
24.3 |
0.96 |
45 |
1.77 |
|
PHY 725 VA |
25 |
1’’ |
40 |
1.57 |
30.5 |
1.20 |
50 |
1.97 |
Models available
| Code | size |
|---|---|
| PHY706VA | 1/4 |
| PHY708VA | 5/16 |
| PHY710VA | 3/8 |
| PHY713VA | 1/2 |
| PHY716VA | 5/8 |
| PHY720VA | 3/4 |
| PHY725VA | 1 |
Code
PHY706VA
size
1/4
Code
PHY708VA
size
5/16
Code
PHY710VA
size
3/8
Code
PHY713VA
size
1/2
Code
PHY716VA
size
5/8
Code
PHY720VA
size
3/4
Code
PHY725VA
size
1
