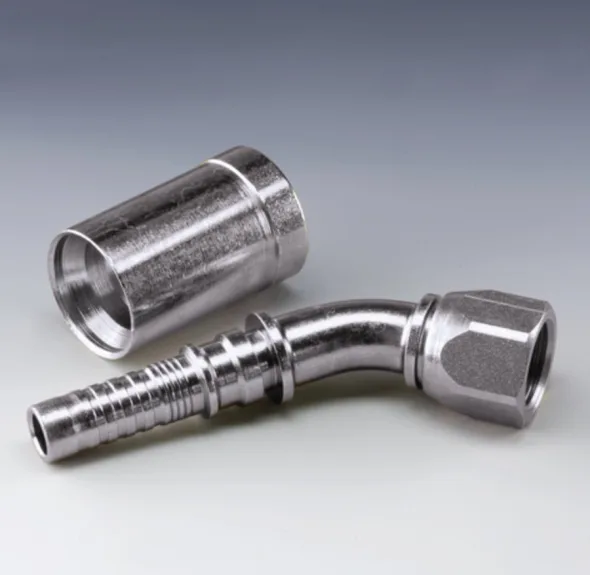

PA 7** AJ 45 (Femelle JIC 45°)
Product group code: PA713AJ45
PA 7** AJ 45 (Femelle JIC 45°)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur clef (S1) |
Filetage UNF (G1) |
Longueur Raccord (L1) |
Longueur Portée (L2) |
||||
|
Code |
mm |
Po |
mm |
Po |
JIC |
mm |
Po |
mm |
Po |
|
PA 713 AJ 45 |
13 |
1/2 |
24 |
0.94 |
3/4’’-16 UNF |
92.8 |
3.65 |
21.5 |
0.85 |
|
PA 716 AJ 45 |
16 |
5/8 |
25 |
0.98 |
7/8’’-14 UNF |
116.5 |
4.59 |
25 |
0.98 |
|
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code) |
|||||||||
Models available
| Code | size |
|---|---|
| PA713AJ45 | 1/2 |
| PA716AJ45 | 5/8 |
Code
PA713AJ45
size
1/2
Code
PA716AJ45
size
5/8
