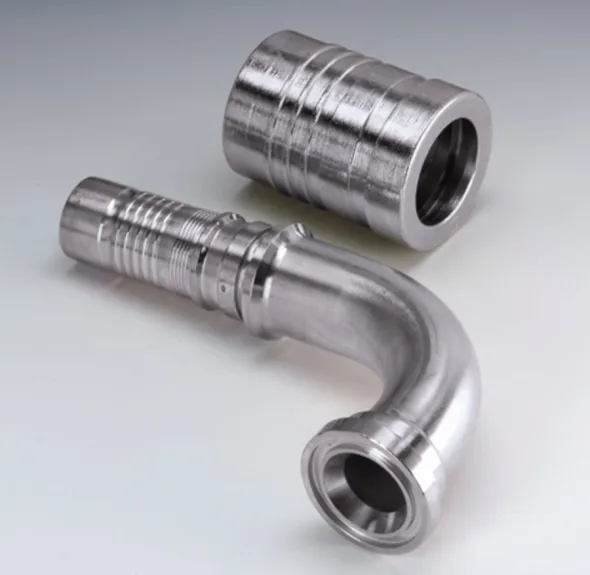

PA 7** SF 90 (Code 61 90°)

Product group code: PA713SF90

See the technical sheet

Models available

Code PA713SF2090

size 1/2

Code PA713SF90

size 1/2

Code PA720SF2590

size 3/4

Code PA720SF2590L82

size 3/4

Code PA720SF90

size 3/4

Code PA720SF90L100

size 3/4

Code PA720SF90L120

size 3/4

Code PA720SF90L95

size 3/4

Code PA725SF2090

size 1

Code PA725SF3290

size 1

Code PA725SF90

size 1

Code PA732SF2590

size 1-1/4

Code PA732SF4090

size 1-1/4

Code PA732SF90

size 1-1/4

Code PA740SF3290

size 1-1/2

Code PA740SF5090

size 1-1/2

Code PA740SF90

size 1-1/2

Notre équipe spécialisée est disponible pour répondre à toutes vos questions et vous aider à trouver les solutions hydrauliques adaptées.

# produit	Diamètre embout (DN)		Diamètre extérieur (D)		Épaisseur Bride (H)		Longueur Raccord (L1)		Longueur Portée (L2)
Code	mm	Po	mm	Po	mm	PO	mm	Po	mm	Po
PA 713 SF 90	13	1/2	30.2	1.19	6.8	0.27	85.9	3.38	45	1.77
PA 713 SF 20 90	13	1/2	38.1	1.50	6.8	0.27	96	3.78	51	2.01
PA 720 SF 90	20	3/4	38.1	1.50	6.8	0.27	127.5	5.02	58	2.28
PA 720 SF 90 L95	20	3/4	38.1	1.50	6.8	0.27	127.5	5.02	95	3.74
PA 720 SF 90 L100	20	3/4	38.1	1.50	6.8	0.27	127.5	5.02	100	3.94
PA 720 SF 90 L120	20	3/4	38.1	1.50	6.8	0.27	127.5	5.02	120	4.72
PA 720 SF 25 90	20	3/4	44.4	1.75	8.1	0.32	127.5	5.02	61	2.40
PA 720 SF 25 90 L82	20	3/4	44.4	1.75	8.1	0.32	127.5	5.02	82	3.23
PA 725 SF 20 90	25	1’’	38.1	1.50	6.8	0.27	144	5.67	64.5	2.54
PA 725 SF 90	25	1’’	44.4	1.75	8.1	0.32	158	6.22	67	2.64
PA 725 SF 32 90	25	1’’	50.8	2’’	8.1	0.32	158	6.22	69.5	2.74
PA 732 SF 25 90	32	1-1/4	44.4	1.75	8.1	0.32	163	6.42	75	2.95
PA 732 SF 90	32	1-1/4	50.8	2’’	8.1	0.32	180.5	7.11	79.5	3.13
PA 732 SF 40 90	32	1-1/4	60.3	2.37	8.1	0.32	182	7.17	87	3.43
PA 740 SF 32 90	40	1-1/2	60.3	2.37	8.1	0.32	190.5	7.50	93	3.66
PA 740 SF 90	40	1-1/2	60.3	2.37	8.1	0.32	208.5	8.21	99	3.90
PA 740 SF 50 90	40	1-1/2	71.4	2.81	9.6	0.38	218	8.58	104	4.09
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)
