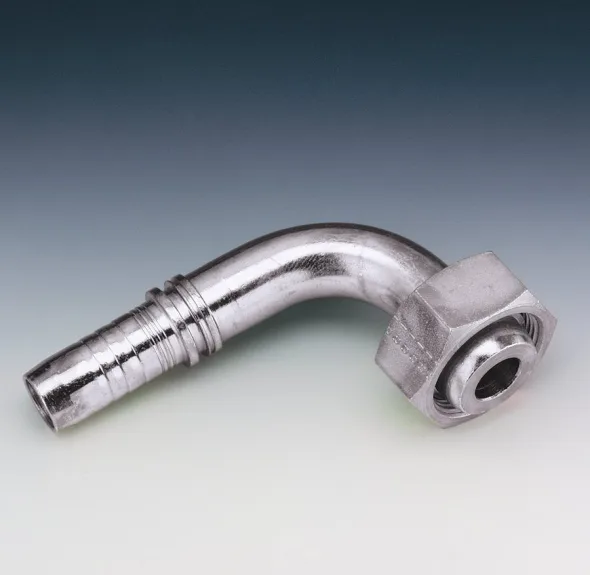

PN AF 90 (Femelle Filet GAZ Français 90°)
Product group code: PN08AF1090
PN AF 90 (Femelle Filet GAZ Français 90°)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur Clef (S1) |
Filetage (G1) |
Longueur Raccord (L1) |
Longueur Portée (L2) |
||||
|
Code |
mm |
Po |
mm |
Po |
Métrique |
mm |
Po |
mm |
PO |
|
PN 08 AF 10 90 |
8 |
5/16 |
24 |
0.94 |
M 20 x 1.5 |
74 |
2.91 |
42 |
1.65 |
|
PN 10 AF 90 |
10 |
3/8 |
24 |
0.94 |
M 20 x 1.5 |
73 |
2.87 |
42 |
1.65 |
|
PN 10 AF 13 90 |
10 |
3/8 |
30 |
1.18 |
M 24 x 1.5 |
89 |
3.50 |
56 |
2.20 |
|
PN 13 AF 90 |
13 |
1/2 |
30 |
1.18 |
M 24 x 1.5 |
88 |
3.46 |
56 |
2.20 |
|
PN 13 AF 16 90 |
13 |
1/2 |
37 |
1.46 |
M 30 x 1.5 |
87 |
3.43 |
57 |
2.24 |
|
PN 16 AF 90 |
16 |
5/8 |
36 |
1.42 |
M 30 x 1.5 |
91 |
3.58 |
57 |
2.24 |
|
PN 20 AF 90 |
20 |
3/4 |
41 |
1.61 |
M 36 x 1.5 |
109 |
4.29 |
66 |
2.60 |
|
PN 25 AF 90 |
25 |
1’’ |
55 |
2.17 |
M 45 x 1.5 |
125 |
4.92 |
75 |
2.95 |
Models available
| Code | size |
|---|---|
| PN08AF1090 | 5/16 |
| PN10AF1390 | 3/8 |
| PN10AF90 | 3/8 |
| PN13AF1690 | 1/2 |
| PN13AF90 | 1/2 |
| PN16AF90 | 5/8 |
| PN20AF90 | 3/4 |
| PN25AF90 | 1 |
Code
PN08AF1090
size
5/16
Code
PN10AF1390
size
3/8
Code
PN10AF90
size
3/8
Code
PN13AF1690
size
1/2
Code
PN13AF90
size
1/2
Code
PN16AF90
size
5/8
Code
PN20AF90
size
3/4
Code
PN25AF90
size
1
