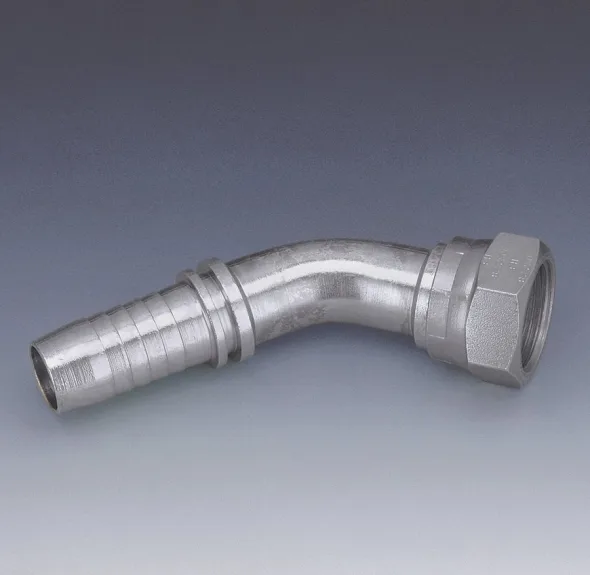

PN AOB 45 (Femelle BSPP cône 60° + O’ring, angle 45°)
Product group code: PN06AOB45
PN AOB 45 (Femelle BSPP cône 60° + O’ring, angle 45°)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur Clef (S1) |
Filetage Iso 8434-6 (G1) |
Longueur Raccord (L1) |
Longueur Portée(L2) |
||||
|
Code |
mm |
Po |
mm |
Po |
BSPP |
mm |
Po |
mm |
PO |
|
PN 06 AOB 45 |
6 |
1/4 |
19 |
0.75 |
G 1/4’’-19 |
60.5 |
2.38 |
12.5 |
0.49 |
|
PN 10 AOB 45 |
10 |
3/8 |
22 |
0.87 |
G 3/8’’-19 |
69.5 |
2.74 |
16.5 |
0.65 |
|
PN 13 AOB 45 |
13 |
1/2 |
27 |
1.06 |
G 1/2’’-14 |
78.5 |
3.09 |
17.5 |
0.69 |
|
PN 16 AOB 45 |
16 |
5/8 |
30 |
1.18 |
G 5/8’’-14 |
96 |
3.78 |
24.5 |
0.96 |
|
PN 20 AOB 45 |
20 |
3/4 |
32 |
1.26 |
G 3/4’’-14 |
108 |
4.25 |
28.5 |
1.12 |
|
PN 25 AOB 45 |
25 |
1’’ |
38 |
1.50 |
G 1’’-11 |
137 |
5.39 |
35 |
1.38 |
|
PN 25 AOB 32 45 |
25 |
1’’ |
50 |
1.97 |
G 1-1/4’’-11 |
134.5 |
5.30 |
32 |
1.26 |
|
PN 32 AOB 45 |
32 |
1-1/4 |
50 |
1.97 |
G 1-1/4’’-11 |
165 |
6.50 |
45.5 |
1.79 |
|
PN 32 AOB 40 45 |
32 |
1-1/4 |
55 |
2.17 |
G 1-1/2’’-11 |
165 |
6.50 |
45 |
1.77 |
|
PN 40 AOB 45 |
40 |
1-1/2 |
55 |
2.17 |
G 1-1/2’’-11 |
187.5 |
7.38 |
49.5 |
1.95 |
|
PN 40 AOB 50 45 |
40 |
1-1/2 |
70 |
2.76 |
G 2’’-11 |
189.5 |
7.46 |
51.5 |
2.03 |
|
PN 50 AOB 45 |
50 |
2’’ |
70 |
2.76 |
G 2’’-11 |
231.5 |
9.11 |
67 |
2.64 |
NOTE : Voir aussi PN**AB (BSPP cône 60°). Autres grandeurs disponibles
Models available
| Code | size |
|---|---|
| PN06AOB45 | 1/4 |
| PN10AOB45 | 3/8 |
| PN13AOB45 | 1/2 |
| PN16AOB45 | 5/8 |
| PN20AOB45 | 3/4 |
| PN25AOB3245 | 1 |
| PN25AOB45 | 1 |
| PN32AOB4045 | 1-1/4 |
| PN32AOB45 | 1-1/4 |
| PN40AOB45 | 1-1/2 |
| PN40AOB5045 | 1-1/2 |
| PN50AOB45 | 2 |
