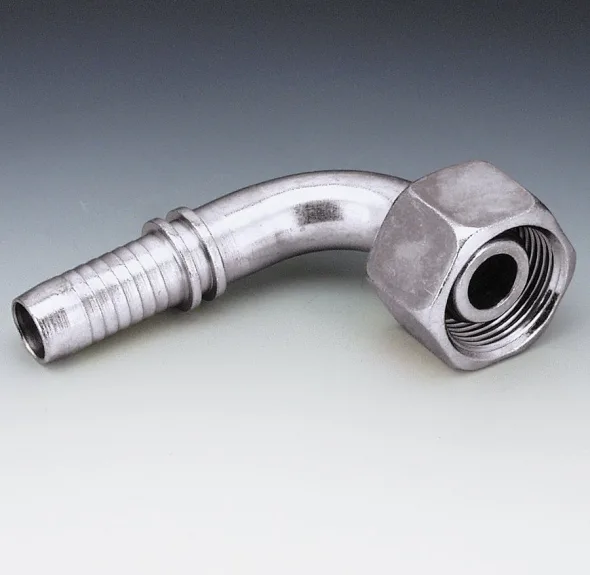

PN AOB 90 (Femelle BSPP cône 60° + O’ring, angle 90°)
Product group code: PN06AOB90
PN AOB 90 (Femelle BSPP cône 60° + O’ring, angle 90°)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur Clef (S1) |
Filetage Iso 8434-6 (G1) |
Longueur Raccord (L1) |
Longueur Portée (L2) |
||||
|
Code |
mm |
Po |
mm |
Po |
BSPP |
mm |
Po |
mm |
PO |
|
PN 06 AOB 90 |
6 |
1/4 |
19 |
0.75 |
G 1/4’’-19 |
55 |
2.17 |
27 |
1.06 |
|
PN 10 AOB 90 |
10 |
3/8 |
22 |
0.87 |
G 3/8’’-19 |
64 |
2.52 |
33 |
1.30 |
|
PN 13 AOB 90 |
13 |
1/2 |
27 |
1.06 |
G 1/2’’-14 |
72.5 |
2.85 |
38 |
1.50 |
|
PN 16 AOB 90 |
16 |
5/8 |
30 |
1.18 |
G 5/8’’-14 |
87 |
3.43 |
52.5 |
2.07 |
|
PN 20 AOB 90 |
20 |
3/4 |
32 |
1.26 |
G 3/4’’-14 |
99 |
3.90 |
58 |
2.28 |
|
PN 25 AOB 90 |
25 |
1’’ |
38 |
1.50 |
G 1’’-11 |
126 |
4.96 |
74 |
2.91 |
|
PN 25 AOB 32 90 |
25 |
1’’ |
50 |
1.97 |
G 1-1/4’’-11 |
127 |
5.00 |
69.5 |
2.74 |
|
PN 32 AOB 90 |
32 |
1-1/4 |
50 |
1.97 |
G 1-1/4’’-11 |
150.5 |
5.93 |
92 |
3.62 |
|
PN 32 AOB 40 90 |
32 |
1-1/4 |
55 |
2.17 |
G 1-1/2’’-11 |
150.5 |
5.93 |
91.5 |
3.60 |
|
PN 40 AOB 90 |
40 |
1-1/2 |
55 |
2.17 |
G 1-1/2’’-11 |
175.5 |
6.91 |
105 |
4.13 |
|
PN 40 AOB 50 90 |
40 |
1-1/2 |
70 |
2.76 |
G 2’’-11 |
175.5 |
6.91 |
105 |
4.13 |
|
PN 50 AOB 90 |
50 |
2’’ |
70 |
2.76 |
G 2’’-11 |
216.5 |
8.52 |
135.5 |
5.33 |
Models available
| Code | size |
|---|---|
| PN06AOB90 | 1/4 |
| PN10AOB90 | 3/8 |
| PN13AOB90 | 1/2 |
| PN16AOB90 | 5/8 |
| PN20AOB90 | 3/4 |
| PN25AOB3290 | 1 |
| PN25AOB90 | 1 |
| PN32AOB4090 | 1-1/4 |
| PN32AOB90 | 1-1/4 |
| PN40AOB5090 | 1-1/2 |
| PN40AOB90 | 1-1/2 |
| PN50AOB90 | 2 |
