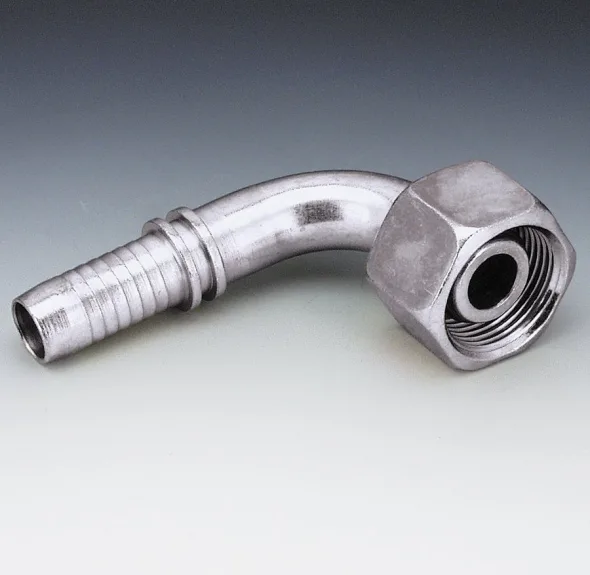

RACCORD 90° FEM MÉTRIQUE 06S X 1 / 4″

# produit

Diamètre embout

(DN)

Dimension du Joint Torique (O’ring)

Diamètre extérieur

clef (S1)

Filetage

(G1)

Longueur

Raccord

 (L1)

Longueur Portée

(L2)

Code

mm

Po

mm

mm

Po

Métrique

mm

Po

mm

Po

PN 04 AOS 90

5

3/16

6.0 X 1.5

19

0.75

M 16 X 1.5

48.5

1.91

29.5

1.16

PN 04 AOS 90 L37

5

3/16

6.0 X 1.5

19

0.75

M 16 X 1.5

48.5

1.91

37

1.46

PN 06 AOS 03 90

6

1/4

4.0 X 1.5

17

0.67

M 14 X 1.5

58

2.28

34

1.34

PN 06 AOS 04 90

6

1/4

6.0 X 1.5

19

0.75

M 16 X 1.5

55

2.17

32.5

1.28

PN 06 AOS 90

6

1/4

7.5 X 1.5

22

0.87

M 18 X 1.5

55

2.17

33.5

1.32

PN 06 AOS 08 90

6

1/4

9.0 X 1.5

24

0.94

M 20 X 1.5

58

2.28

34

1.34

PN 08 AOS 06 90

8

5/16

7.5 X 1.5

22

0.87

M 18 X 1.5

61.5

2.42

38.5

1.52

PN 08 AOS 90

8

5/16

9.0 X 1.5

24

0.94

M 20 X 1.5

58

2.28

34

1.34

PN 08 AOS 90 L45

8

5/16

9.0 X 1.5

24

0.94

M 20 X 1.5

58

2.28

45

1.77

PN 10 AOS 06 90

10

3/8

7.5 X 1.5

22

0.87

M 18 X 1.5

63

2.48

38.5

1.52

PN 10 AOS 08 90

10

3/8

9.0 X 1.5

24

0.94

M 20 X 1.5

64

2.52

37.5

1.48

PN 10 AOS 90

10

3/8

10.0 X 2.0

27

1.06

M 22 X 1.5

64

2.52

38.5

1.52

PN 10 AOS 13 90

10

3/8

12.0 X 2.0

30

1.18

M 24 X 1.5

71.5

2.81

43

1.69

PN 13 AOS 10 90

13

1/2

10.0 X 2.0

27

1.06

M 22 X 1.5

71.5

2.81

55

2.17

PN 13 AOS 90

13

1/2

12.0 X 2.0

30

1.18

M 24 X 1.5

72.5

2.85

43

1.69

PN 13 AOS 16 90

13

1/2

16.0 X 2.5

36

1.42

M 30 X 2

83.5

3.29

55

2.17

PN 16 AOS 13 90

16

5/8

12.0 X 2.0

30

1.18

M 24 X 1.5

76

2.99

55

2.17

PN 16 AOS 90

16

5/8

16.0 X 2.5

36

1.42

M 30 X 2

88

3.46

55

2.17

PN 16 AOS 90 L100

16

5/8

16.0 X 2.5

36

1.42

M 30 X 2

88

3.46

100

3.94

PN 16 AOS 20 90

16

5/8

20.0 X 2.5

46

1.81

M 36 X 2.0

93

3.66

59.5

2.34

PN 20 AOS 16 90

20

3/4

16.0 X 2.5

36

1.42

M 30 X 2

99.5

3.92

58.5

2.30

PN 20 AOS 90

20

3/4

20.0 X 2.5

46

1.81

M 36 X 2

99.5

3.92

59.5

2.34

PN 20 AOS 90 SW41

20

3/4

20.0 X 2.5

41

1.61

M 36 X 2

99.5

3.92

59.5

2.34

PN 20 AOS 90 L110

20

3/4

20.0 X 2.5

46

1.81

M 36 X 2

99.5

3.92

110

4.33

PN 20 AOS 90 L130

20

3/4

20.0 X 2.5

46

1.81

M 36 X 2

99.5

3.92

130

5.12

PN 20 AOS 90 L150

20

3/4

20.0 X 2.5

46

1.81

M 36 X 2

99.5

3.92

150

5.91

PN 20 AOS 25 90

20

3/4

25.0 X 2.5

50

1.97

M 42 X 2

119

4.69

71

2.80

PN 25 AOS 20 90

25

1’’

20.0 X 2.5

46

1.81

M 36 X 2

126

4.96

80.5

3.17

PN 25 AOS 90

25

1’’

25.0 X 2.5

50

1.97

M 42 X 2

127

5.00

71

2.80

PN 32 AOS 25 90

32

1-1/4

25.0 X 2.5

50

1.97

M 42 X 2

135

5.31

85

3.35

PN 32 AOS 90

32

1-1/4

33.0 X 2.5

60

2.36

M 52 X 2

151.5

5.96

85

3.35

PN 40 AOS 32 90

40

1-1/2

33.0 X 2.5

60

2.36

M 52 X 2

155

6.10

95

3.74

Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)
