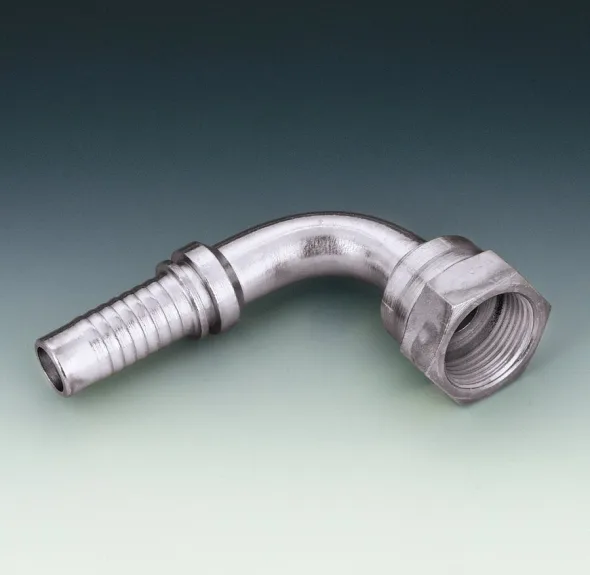

PN AR 90 (Femelle BSPP plat 90°) (Hiab)

# produit

Diamètre embout

(DN)

Diamètre extérieur

Clef (S1)

Filetage

Iso 8434-6 (G1)

Longueur

Raccord (L1)

Longueur

Portée (L2)

Code

mm

Po

mm

Po

BSPP

Mm

Po

mm

PO

PN 06 AR 90

6

1/4

19

0.75

G 1/4’’-19

59

2.32

32

1.26

PN 10 AR 90

10

3/8

22

0.87

G 3/8’’-19

67

2.64

31

1.22

PN 10 AR 13 90

10

3/8

27

1.06

G 1/2’’-14

73

2.87

39

1.54

PN 13 AR 90

13

1/2

27

1.06

G 1/2’’-14

71

2.80

35

1.38

PN 13 AR 20 90

13

1/2

32

1.26

G 3/4’’-14

87

3.43

54

2.13

PN 16 AR 20 90

16

5/8

32

1.26

G 3/4’’-14

91

3.58

54

2.13

PN 20 AR 90

20

3/4

32

1.26

G 3/4’’-14

98

3.86

54

2.13

PN 20 AR 25 90

20

3/4

41

1.61

G 1’’-11

109

4.29

64

2.52

PN 25 AR 90

25

1’’

41

1.61

G 1’’-11

114

4.49

64

2.52

PN 32 AR 90

32

1-1/4

50

1.97

G 1-1/4’’-11

132

5.20

74

2.91

Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)
