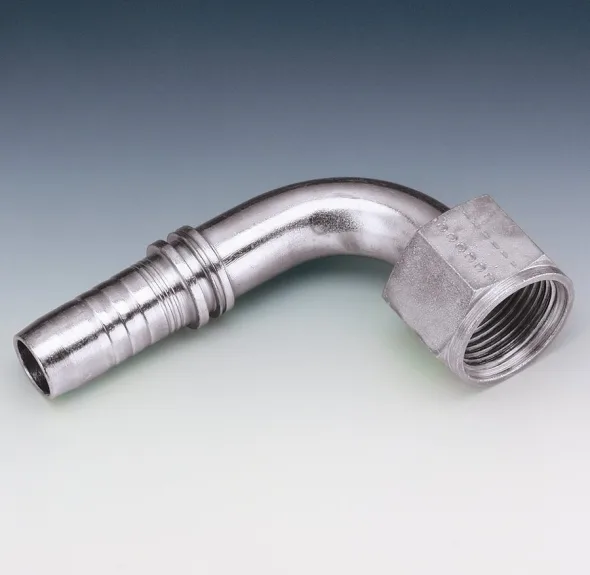

PN ARI 90 (Femelle JIS 90° – Toyota)
Product group code: PN06ARI90
PN ARI 90 (Femelle JIS 90° – Toyota)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur Clef (S1) |
Filetage JIS (G1) |
Longueur Raccord (L1) |
Longueur Portée (L2) |
||||
|
Code |
mm |
Po |
mm |
Po |
BSP |
mm |
Po |
mm |
Po |
|
PN 06 ARI 90 |
6 |
1/4 |
19 |
0.75 |
G 1/4’’– 19 |
63 |
2.48 |
37 |
1.46 |
|
PN 08 ARI 10 90 |
8 |
5/16 |
22 |
0.87 |
G 3/8’’– 19 |
70 |
2.76 |
41 |
1.61 |
|
PN 13 ARI 90 |
13 |
1/2 |
27 |
1.06 |
G 1/2’’– 14 |
73 |
2.87 |
40 |
1.57 |
Models available
| Code | size |
|---|---|
| PN06ARI90 | 1/4 |
| PN08ARI1090 | 5/16 |
| PN13ARI90 | 1/2 |
Code
PN06ARI90
size
1/4
Code
PN08ARI1090
size
5/16
Code
PN13ARI90
size
1/2
