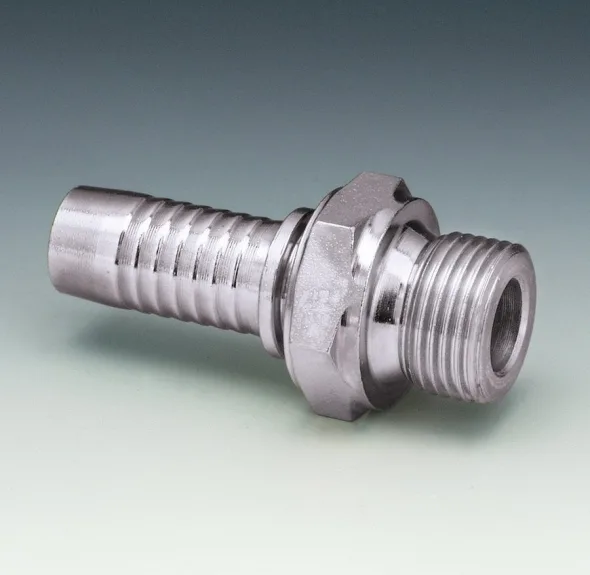

RACCORD MÂLE BSPP PLAT (HIAB) 1 / 4″ X 1 / 4″
Product group code: PN06HR
PN HR (Mâle BSPP plat) (Hiab)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur Clef (S1) |
Filetage Iso 8434-6 (G1) |
Longueur Raccord (L1) |
|||
|
Code |
mm |
Po |
mm |
Po |
BSPP |
mm |
Po |
|
PN 04 HR |
5 |
3/16 |
14 |
0.55 |
G 1/8’’-28 |
43.5 |
1.71 |
|
PN 06 HR |
6 |
1/4 |
19 |
0.75 |
G 1/4’’-19 |
51.5 |
2.03 |
|
PN 06 HR 10 |
6 |
1/4 |
22 |
0.87 |
G 3/8’’-19 |
54.5 |
2.15 |
|
PN 08 HR 06 |
8 |
5/16 |
19 |
0.75 |
G 1/4’’-19 |
52 |
2.05 |
|
PN 08 HR 10 |
8 |
5/16 |
22 |
0.87 |
G 3/8’’-19 |
55 |
2.17 |
|
PN 10 HR |
10 |
3/8 |
22 |
0.87 |
G 3/8’’-19 |
56 |
2.20 |
|
PN 10 HR 13 |
10 |
3/8 |
27 |
1.06 |
G 1/2’’-14 |
61 |
2.40 |
|
PN 13 HR 10 |
13 |
1/2 |
22 |
0.87 |
G 3/8’’-19 |
57 |
2.24 |
|
PN 13 HR |
13 |
1/2 |
27 |
1.06 |
G 1/2’’-14 |
62 |
2.44 |
|
PN 13 HR 16 |
13 |
1/2 |
30 |
1.18 |
G 5/8’’-14 |
63 |
2.48 |
|
PN 13 HR 20 |
13 |
1/2 |
32 |
1.26 |
G 3/4’’-14 |
66 |
2.60 |
|
PN 16 HR |
16 |
5/8 |
30 |
1.18 |
G 5/8’’-14 |
67.5 |
2.66 |
|
PN 16 HR 20 |
16 |
5/8 |
32 |
1.26 |
G 3/4’’-14 |
70.5 |
2.78 |
|
PN 16 HR 25 |
16 |
5/8 |
41 |
1.61 |
G 1’’-11 |
77 |
3.03 |
|
PN 20 HR |
20 |
3/4 |
32 |
1.26 |
G 3/4’’-14 |
78 |
3.07 |
|
PN 20 HR 25 |
20 |
3/4 |
41 |
1.61 |
G 1’’-11 |
84.5 |
3.33 |
|
PN 20 HR 32 |
20 |
3/4 |
50 |
1.97 |
G 1-1/4’’-11 |
90.5 |
3.56 |
|
PN 25 HR |
25 |
1’’ |
41 |
1.61 |
G 1’’-11 |
92 |
3.62 |
|
PN 25 HR 32 |
25 |
1’’ |
50 |
1.97 |
G 1-1/4’’-11 |
98 |
3.86 |
|
PN 32 HR |
32 |
1-1/4 |
50 |
1.97 |
G 1-1/4’’-11 |
107 |
4.21 |
|
PN 40 HR |
40 |
1-1/2 |
55 |
2.17 |
G 1-1/2’’-11 |
112.5 |
4.43 |
|
PN 50 HR |
50 |
2’’ |
70 |
2.76 |
G 2’’-11 |
134.5 |
5.30 |
|
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code) |
|||||||
Models available
| Code | size |
|---|---|
| PN04HR | 3/16 |
| PN06HR | 1/4 |
| PN06HR10 | 1/4 |
| PN08HR06 | 5/16 |
| PN08HR10 | 5/16 |
| PN10HR | 3/8 |
| PN10HR13 | 3/8 |
| PN13HR | 1/2 |
| PN13HR10 | 1/2 |
| PN13HR16 | 1/2 |
| PN13HR20 | 1/2 |
| PN16HR | 5/8 |
| PN16HR20 | 5/8 |
| PN16HR25 | 5/8 |
| PN20HR | 3/4 |
| PN20HR25 | 3/4 |
| PN20HR32 | 3/4 |
| PN25HR | 1 |
| PN25HR32 | 1 |
| PN32HR | 1-1/4 |
| PN40HR | 1-1/2 |
| PN50HR | 2 |
