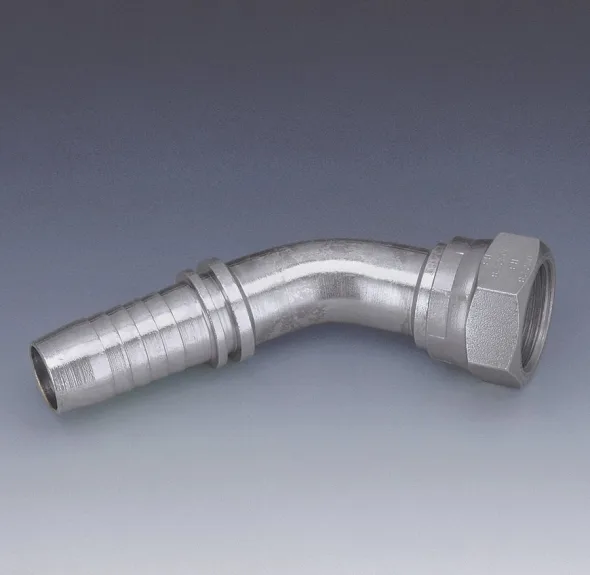

RACCORD 45° FEM BSPP CÔNE 60° 1 / 8″ X 1 / 4″
Product group code: PN06AB0245
PN AB 45 (Femelle BSPP cône 60°, angle 45°)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur Clef (S1) |
Filetage Iso 8434-6 (G1) |
Longueur Raccord (L1) |
Longueur Portée (L2) |
||||
|
Code |
mm |
Po |
mm |
Po |
BSPP |
mm |
Po |
mm |
PO |
|
PN 04 AB 45 |
5 |
3/16 |
14 |
0.55 |
G 1/8’’-28 |
54 |
2.13 |
14 |
0.55 |
|
PN 04 AB 06 45 |
5 |
3/16 |
19 |
0.75 |
G 1/4’’-19 |
54.5 |
2.15 |
12.5 |
0.49 |
|
PN 06 AB 02 45 |
6 |
1/4 |
14 |
0.55 |
G 1/8’’-28 |
62.5 |
2.46 |
14 |
0.55 |
|
PN 06 AB 45 |
6 |
1/4 |
19 |
0.75 |
G 1/4’’-19 |
60.5 |
2.38 |
12.5 |
0.49 |
|
PN 06 AB 10 45 |
6 |
1/4 |
22 |
0.87 |
G 3/8’’-19 |
62 |
2.44 |
14 |
0.55 |
|
PN 08 AB 06 45 |
8 |
5/16 |
17 |
0.67 |
G 1/4’’-19 |
64 |
2.52 |
14.5 |
0.57 |
|
PN 08 AB 10 45 |
8 |
5/16 |
22 |
0.87 |
G 3/8’’-19 |
64 |
2.52 |
14.5 |
0.57 |
|
PN 10 AB 06 45 |
10 |
3/8 |
19 |
0.75 |
G 1/4’’-19 |
69.5 |
2.74 |
16.5 |
0.65 |
|
PN 10 AB 45 |
10 |
3/8 |
22 |
0.87 |
G 3/8’’-19 |
69.5 |
2.74 |
16.5 |
0.65 |
|
PN 10 AB 13 45 |
10 |
3/8 |
27 |
1.06 |
G 1/2’’-14 |
70.5 |
2.78 |
17.5 |
0.69 |
|
PN 13 AB 10 45 |
13 |
1/2 |
22 |
0.87 |
G 3/8’’-19 |
78.5 |
3.09 |
17.5 |
0.69 |
|
PN 13 AB 45 |
13 |
1/2 |
27 |
1.06 |
G 1/2’’-14 |
78.5 |
3.09 |
17.5 |
0.69 |
|
PN 13 AB 16 45 |
13 |
1/2 |
30 |
1.18 |
G 5/8’’-14 |
80.5 |
3.17 |
20.5 |
0.81 |
|
PN 13 AB 20 45 |
13 |
1/2 |
32 |
1.26 |
G 3/4’’-14 |
82.5 |
3.25 |
22.5 |
0.89 |
|
PN 16 AB 45 |
16 |
5/8 |
30 |
1.18 |
G 5/8’’-14 |
96 |
3.78 |
24.5 |
0.96 |
|
PN 16 AB 20 45 |
16 |
5/8 |
32 |
1.26 |
G 3/4’’-14 |
97.5 |
3.84 |
26 |
1.02 |
|
PN 20 AB 45 |
20 |
3/4 |
32 |
1.26 |
G 3/4’’-14 |
108 |
4.25 |
28.5 |
1.12 |
|
PN 20 AB 25 45 |
20 |
3/4 |
38 |
1.50 |
G 1’’-11 |
111 |
4.37 |
31.5 |
1.24 |
|
PN 25 AB 45 |
25 |
1’’ |
38 |
1.50 |
G 1’’-11 |
137 |
5.39 |
35 |
1.38 |
|
PN 25 AB 32 45 |
25 |
1’’ |
50 |
1.97 |
G 1-1/4’’-11 |
134.5 |
5.30 |
32 |
1.26 |
|
PN 32 AB 45 |
32 |
1-1/4 |
50 |
1.97 |
G 1-1/4’’-11 |
165 |
6.50 |
45.5 |
1.79 |
|
PN 50 AB 45 |
50 |
2’’ |
70 |
2.76 |
G 2’’-11 |
231.5 |
9.11 |
67 |
2.64 |
|
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code) |
|||||||||
NOTE : Voir aussi PN**AOB 45 (BSPP cône 60° + O’ring)
Models available
| Code | size |
|---|---|
| PN04AB0645 | 3/16 |
| PN04AB45 | 3/16 |
| PN06AB0245 | 1/4 |
| PN06AB1045 | 1/4 |
| PN08AB0645 | 5/16 |
| PN08AB1045 | 5/16 |
| PN10AB0645 | 3/8 |
| PN10AB1345 | 3/8 |
| PN10AB45 | 3/8 |
| PN13AB1045 | 1/2 |
| PN13AB1645 | 1/2 |
| PN13AB2045 | 1/2 |
| PN13AB45 | 1/2 |
| PN16AB2045 | 5/8 |
| PN16AB45 | 5/8 |
| PN20AB2545 | 3/4 |
| PN20AB45 | 3/4 |
| PN25AB3245 | 1 |
| PN25AB45 | 1 |
| PN32AB45 | 1-1/4 |
| PN50AB45 | 2 |
