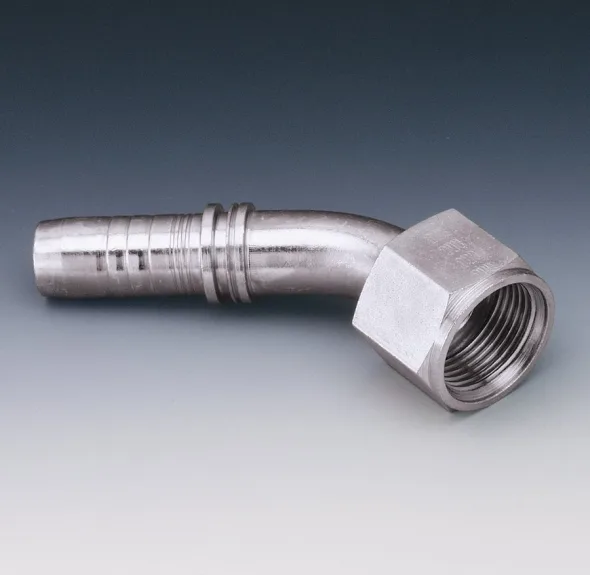

RACCORD 45° FEM JIC 1 / 4″ X 1 / 4″
Product group code: PN06AJ45
PN AJ 45 (Femelle JIC 45°)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur clef (S1) |
Filetage UNF (G1) |
Longueur Raccord (L1) |
Longueur Portée (L2) |
||||
|
Code |
mm |
Po |
mm |
Po |
JIC |
mm |
Po |
mm |
Po |
|
PN 04 AJ 06 45 |
5 |
3/16 |
14 |
0.55 |
7/16’’-20 UNF |
54.5 |
2.15 |
12.5 |
0.49 |
|
PN 06 AJ 45 |
6 |
1/4 |
14 |
0.55 |
7/16’’-20 UNF |
61.5 |
2.42 |
14 |
0.55 |
|
PN 06 AJ 08 45 |
6 |
1/4 |
17 |
0.67 |
1/2’’-20 UNF |
62 |
2.44 |
13.5 |
0.53 |
|
PN 06 AJ 10 45 |
6 |
1/4 |
19 |
0.75 |
9/16’’-18 UNF |
62.5 |
2.46 |
14 |
0.55 |
|
PN 08 AJ 45 |
8 |
5/16 |
17 |
0.67 |
1/2’’-20 UNF |
68.5 |
2.70 |
18.5 |
0.73 |
|
PN 08 AJ 10 45 |
8 |
5/16 |
19 |
0.75 |
9/16’’-18 UNF |
64 |
2.52 |
15 |
0.59 |
|
PN 10 AJ 08 45 |
10 |
3/8 |
17 |
0.67 |
1/2’’-20 UNF |
73 |
2.87 |
18.5 |
0.73 |
|
PN 10 AJ 45 |
10 |
3/8 |
19 |
0.75 |
9/16’’-18 UNF |
70.5 |
2.78 |
17.5 |
0.69 |
|
PN 10 AJ 13 45 |
10 |
3/8 |
24 |
0.94 |
3/4’’-16 UNF |
72 |
2.83 |
19 |
0.75 |
|
PN 10 AJ 16 45 |
10 |
3/8 |
27 |
1.06 |
7/8’’-14 UNF |
72.5 |
2.85 |
19.5 |
0.77 |
|
PN 13 AJ 45 |
13 |
1/2 |
24 |
0.94 |
3/4’’-16 UNF |
80.5 |
3.17 |
20.5 |
0.81 |
|
PN 13 AJ 16 45 |
13 |
1/2 |
27 |
1.06 |
7/8’’-14 UNF |
81.5 |
3.21 |
21.5 |
0.85 |
|
PN 13 AJ 20 45 |
13 |
1/2 |
32 |
1.26 |
1-1/16’’-12 UNF |
82.5 |
3.25 |
22.5 |
0.89 |
|
PN 16 AJ 14 45 |
16 |
5/8 |
36 |
1.42 |
1-3/16’’-12 UNF |
93.5 |
3.68 |
30 |
1.18 |
|
PN 16 AJ 45 |
16 |
5/8 |
27 |
1.06 |
7/8’’-14 UNF |
96.5 |
3.80 |
25.5 |
1.00 |
|
PN 16 AJ 20 45 |
16 |
5/8 |
32 |
1.26 |
1-1/16’’-12 UNF |
97 |
3.82 |
26 |
1.02 |
|
PN 20 AJ 14 45 |
20 |
3/4 |
36 |
1.42 |
1-3/16’’-12 UNF |
108.5 |
4.27 |
29 |
1.14 |
|
PN 20 AJ 45 |
20 |
3/4 |
32 |
1.26 |
1-1/16’’-12 UNF |
108 |
4.25 |
28.5 |
1.12 |
|
PN 20 AJ 25 45 |
20 |
3/4 |
41 |
1.61 |
1-5/16’’-12 UNF |
108.5 |
4.27 |
29 |
1.14 |
|
PN 25 AJ 14 45 |
25 |
1’’ |
36 |
1.42 |
1-3/16’’-12 UNF |
117.5 |
4.63 |
32.5 |
1.28 |
|
PN 25 AJ 45 |
25 |
1’’ |
41 |
1.61 |
1-5/16’’-12 UNF |
134.5 |
5.30 |
32.5 |
1.28 |
|
PN 25 AJ 32 45 |
25 |
1’’ |
50 |
1.97 |
1-5/8’’-12 UNF |
135.5 |
5.33 |
34 |
1.34 |
|
PN 32 AJ 45 |
32 |
1-1/4 |
50 |
1.97 |
1-5/8’’-12 UNF |
161 |
6.34 |
41 |
1.61 |
|
PN 32 AJ 40 45 |
32 |
1-1/4 |
60 |
2.36 |
1-7/8’’-12 UNF |
162 |
6.38 |
42 |
1.65 |
|
PN 40 AJ 45 |
40 |
1-1/2 |
60 |
2.36 |
1-7/8’’-12 UNF |
184.5 |
7.26 |
46.5 |
1.83 |
|
PN 50 AJ 45 |
50 |
2’’ |
75 |
2.95 |
2-1/2’’-12 UNF |
231 |
9.09 |
67 |
2.64 |
|
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code) |
|||||||||
Models available
| Code | size |
|---|---|
| PN04AJ0645 | 3/16 |
| PN06AJ0845 | 1/4 |
| PN06AJ1045 | 1/4 |
| PN06AJ45 | 1/4 |
| PN08AJ1045 | 5/16 |
| PN08AJ45 | 5/16 |
| PN10AJ0845 | 3/8 |
| PN10AJ1345 | 3/8 |
| PN10AJ1645 | 1/4 |
| PN10AJ45 | 3/8 |
| PN13AJ1645 | 1/2 |
| PN13AJ2045 | 1/2 |
| PN13AJ45 | 1/2 |
| PN16AJ1445 | 5/8 |
| PN16AJ2045 | 5/8 |
| PN16AJ45 | 5/8 |
| PN20AJ1445 | 3/4 |
| PN20AJ2545 | 3/4 |
| PN20AJ45 | 3/4 |
| PN25AJ1445 | 1 |
| PN25AJ3245 | 1 |
| PN25AJ45 | 1 |
| PN32AJ4045 | 1-1/4 |
| PN32AJ45 | 1-1/4 |
| PN40AJ45 | 1-1/2 |
| PN50AJ45 | 2 |
