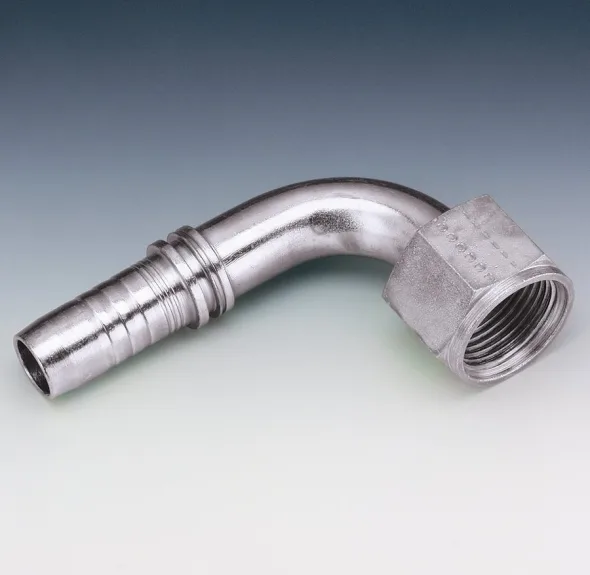

RACCORD 90° FEM ORFS 1 / 4″ X 1 / 4″

Product group code: PN06AJF90

See the technical sheet

# produit	Diamètre embout		Diamètre extérieur		Filetage	Longueur		Longue
	(DN)		clef (S1)		ORFS	Raccord		Drop
					(G1)	(L1)		(L2)
Code	mm	Po	mm	Po	ORSF	mm	Po	mm	Po
PN 06 AJF 90	6	1/4	17	0.67	9/16’’ – 18 UNF	55	2.17	26.5	1.04
PN 06 AJF 90 L21	6	1/4	17	0.67	9/16’’ – 18 UNF	55	2.17	21	0.83
PN 06 AJF 90 L58	6	1/4	17	0.67	9/16’’ – 18 UNF	55	2.17	58	2.28
PN 06 AJF 10 90	6	1/4	22	0.87	11/16’’ – 16 UNF	55	2.17	28	1.10
PN 08 AJF 10 90	8	5/16	22	0.87	11/16’’ – 16 UNF	58	2.28	28	1.10
PN 08 AJF 10 90 L23	8	5/16	22	0.87	11/16’’ – 16 UNF	58	2.28	23	0.91
PN 10 AJF 90	10	3/8	22	0.87	11/16’’ – 16 UNF	64	2.52	32	1.26
PN 10 AJF 90 L23	10	3/8	22	0.87	11/16’’ – 16 UNF	64	2.52	23	0.91
PN 10 AJF 90 L69	10	3/8	22	0.87	11/16’’ – 16 UNF	64	2.52	69	2.72
PN 10 AJF 13 90	10	3/8	24	0.94	13/16’’ – 16 UNF	64	2.52	33	1.30
PN 13 AJF 10 90 L30	13	1/2	22	0.87	11/16’’ – 16 UNF	72.5	2.85	30	1.18
PN 13 AJF 90	13	1/2	24	0.94	13/16’’ – 16 UNF	72.5	2.85	37	1.46
PN 13 AJF 90 L29	13	1/2	24	0.94	13/16’’ – 16 UNF	72.5	2.85	29	1.14
PN 13 AJF 90 L82	13	1/2	24	0.94	13/16’’ – 16 UNF	72.5	2.85	82	3.23
PN 13 AJF 16 90	13	1/2	30	1.18	1’’ – 14 UNS	72.5	2.85	41	1.61
PN 13 AJF 20 90	13	1/2	36	1.42	1-3/16’’ – 12 UN	71.5	2.81	43.5	1.71
PN 13 AJF 20 90 L38	13	1/2	36	1.42	1-3/16’’ – 12 UN	72.5	2.85	38	1.50
PN 16 AJF 90	16	5/8	30	1.18	1’’ – 14 UNS	88	3.46	47.5	1.87
PN 16 AJF 90 L32	16	5/8	30	1.18	1’’ – 14 UNS	88	3.46	32	1.26
PN 16 AJF 90 L94	16	5/8	30	1.18	1’’ – 14 UNS	88	3.46	94	3.70
PN 16 AJF 20 90	16	5/8	36	1.42	1-3/16’’ – 12 UN	89.5	3.52	49	1.93
PN 20 AJF 90	20	3/4	36	1.42	1-3/16’’ – 12 UN	99.5	3.92	52	2.05
PN 20 AJF 90 L48	20	3/4	36	1.42	1-3/16’’ – 12 UN	99.5	3.92	48	1.89
PN 20 AJF 90 L96	20	3/4	36	1.42	1-3/16’’ – 12 UN	99.5	3.92	96	3.78
PN 20 AJF 25 90	20	3/4	41	1.61	1-7/16’’ – 12 UN	98.5	3.88	56	2.20
PN 25 AJF 20 90 L51	25	1’’	36	1.42	1-3/16’’ – 12 UN	127	5.00	51	2.01
PN 25 AJF 90	25	1’’	41	1.61	1-7/16’’ – 12 UN	127	5.00	63.5	2.50
PN 25 AJF 90 L56	25	1’’	41	1.61	1-7/16’’ – 12 UN	127	5.00	56	2.20
PN 25 AJF 90 L114	25	1’’	41	1.61	1-7/16’’ – 12 UN	127	5.00	114	4.49
PN 32 AJF 90	32	1-1/4	50	1.97	1-11/16’’ – 12 UN	151.5	5.96	76	2.99
PN 32 AJF 90 L129	32	1-1/4	50	1.97	1-11/16’’ – 12 UN	151.5	5.96	129	5.08
PN 40 AJF 90	40	1-1/2	60	2.36	2’’ – 12 UN	176.5	6.95	89	3.50
PN 40 AJF 90 L146	40	1-1/2	60	2.36	2’’ – 12 UN	176.5	6.95	146	5.75
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)
