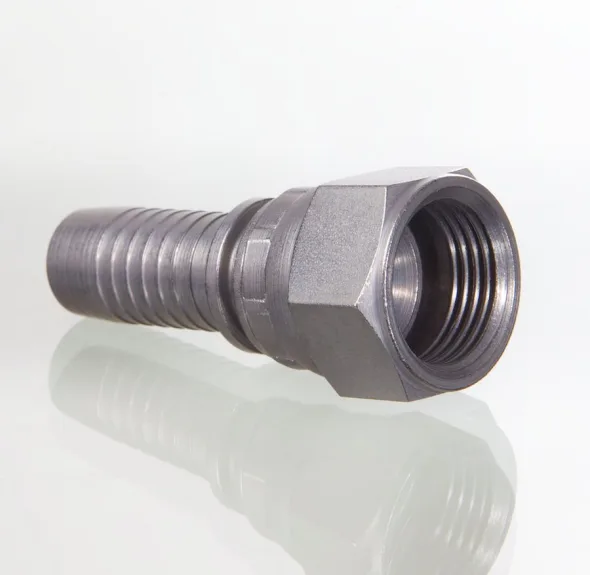

RACCORD FEM JIC 1 / 4″ X 1 / 4″
Product group code: PN06AJ
PN AJ (Femelle JIC)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur clef (S1) |
Filetage UNF (G1) |
Longueur Raccord (L1) |
|||
|
Code |
mm |
Po |
mm |
Po |
JIC |
mm |
Po |
|
PN 04 AJ 06 |
5 |
3/16 |
14 |
0.55 |
7/16’’-20 UNF |
36 |
1.42 |
|
PN 06 AJ |
6 |
1/4 |
14 |
0.55 |
7/16’’-20 UNF |
42 |
1.65 |
|
PN 06 AJ 08 |
6 |
1/4 |
17 |
0.67 |
1/2’’-20 UNF |
43 |
1.69 |
|
PN 06 AJ 10 |
6 |
1/4 |
19 |
0.75 |
9/16’’-18 UNF |
44.5 |
1.75 |
|
PN 06 AJ 3/8 |
6 |
1/4 |
14 |
0.55 |
3/8’’ – 24 UNF |
43.5 |
1.71 |
|
PN 08 AJ |
8 |
5/16 |
17 |
0.67 |
1/2’’-20 UNF |
43 |
1.69 |
|
PN 08 AJ 10 |
8 |
5/16 |
19 |
0.75 |
9/16’’-18 UNF |
45 |
1.77 |
|
PN 08 AJ 13 |
8 |
5/16 |
24 |
0.94 |
3/4’’-16 UNF |
46.5 |
1.83 |
|
PN 10 AJ 08 |
10 |
3/8 |
17 |
0.67 |
1/2’’-20 UNF |
47 |
1.85 |
|
PN 10 AJ |
10 |
3/8 |
19 |
0.75 |
9/16’’-18 UNF |
46 |
1.81 |
|
PN 10 AJ 13 |
10 |
3/8 |
24 |
0.94 |
3/4’’-16 UNF |
48.5 |
1.91 |
|
PN 10 AJ 16 |
10 |
3/8 |
27 |
1.06 |
7/8’’-14 UNF |
49.5 |
1.95 |
|
PN 13 AJ 10 |
13 |
1/2 |
19 |
0.75 |
9/16’’-18 UNF |
48 |
1.89 |
|
PN 13 AJ |
13 |
1/2 |
24 |
0.94 |
3/4’’-16 UNF |
49 |
1.93 |
|
PN 13 AJ 16 |
13 |
1/2 |
27 |
1.06 |
7/8’’-14 UNF |
50.5 |
1.99 |
|
PN 13 AJ 20 |
13 |
1/2 |
32 |
1.26 |
1-1/16’’-12 UNF |
51 |
2.01 |
|
PN 16 AJ |
16 |
5/8 |
27 |
1.06 |
7/8’’-14 UNF |
53.5 |
2.11 |
|
PN 16 AJ 20 |
16 |
5/8 |
32 |
1.26 |
1-1/16’’-12 UNF |
56 |
2.20 |
|
PN 20 AJ 14 |
20 |
3/4 |
36 |
1.42 |
1-3/16’’-12 UNF |
64 |
2.52 |
|
PN 20 AJ 16 |
20 |
3/4 |
27 |
1.06 |
7/8’’-14 UNF |
62.5 |
2.46 |
|
PN 20 AJ |
20 |
3/4 |
32 |
1.26 |
1-1/16’’-12 UNF |
63 |
2.48 |
|
PN 20 AJ 25 |
20 |
3/4 |
41 |
1.61 |
1-5/16’’-12 UNF |
64 |
2.52 |
|
PN 25 AJ 20 |
25 |
1’’ |
32 |
1.26 |
1-1/16’’-12 UNF |
71 |
2.80 |
|
PN 25 AJ |
25 |
1’’ |
41 |
1.61 |
1-5/16’’-12 UNF |
72 |
2.83 |
|
PN 25 AJ 32 |
25 |
1’’ |
50 |
1.97 |
1-5/8’’-12 UNF |
74 |
2.91 |
|
PN 32 AJ 25 |
32 |
1’’ |
41 |
1.61 |
1-5/16’’-12 UNF |
83.5 |
3.29 |
|
PN 32 AJ |
32 |
1-1/4 |
50 |
1.97 |
1-5/8’’-12 UNF |
82 |
3.23 |
|
PN 32 AJ 40 |
32 |
1-1/4 |
60 |
2.36 |
1-7/8’’-12 UNF |
84 |
3.31 |
|
PN 40 AJ 32 |
40 |
1-1/2 |
50 |
1.97 |
1-5/8’’-12 UNF |
88 |
3.46 |
|
PN 40 AJ |
40 |
1-1/2 |
60 |
2.36 |
1-7/8’’-12 UNF |
87.5 |
3.44 |
|
PN 50 AJ |
50 |
2’’ |
75 |
2.95 |
2-1/2’’-12 UNF |
108 |
4.25 |
|
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code) |
|||||||
Models available
| Code | size |
|---|---|
| PN04AJ06 | 3/16 |
| PN06AJ | 1/4 |
| PN06AJ08 | 1/4 |
| PN06AJ10 | 1/4 |
| PN08AJ | 5/16 |
| PN08AJ10 | 5/16 |
| PN08AJ13 | 5/16 |
| PN10AJ | 3/8 |
| PN10AJ08 | 3/8 |
| PN10AJ13 | 3/8 |
| PN10AJ16 | 3/8 |
| PN13AJ | 1/2 |
| PN13AJ10 | 1/2 |
| PN13AJ16 | 1/2 |
| PN13AJ20 | 1/2 |
| PN16AJ | 5/8 |
| PN16AJ20 | 5/8 |
| PN20AJ | 3/4 |
| PN20AJ14 | 3/4 |
| PN20AJ16 | 3/4 |
| PN20AJ25 | 3/4 |
| PN25AJ | 1 |
| PN25AJ20 | 1 |
| PN25AJ32 | 1 |
| PN32AJ | 1-1/4 |
| PN32AJ25 | 1 |
| PN32AJ40 | 1-1/4 |
| PN40AJ | 1-1/2 |
| PN40AJ32 | 1-1/2 |
| PN50AJ | 2 |
