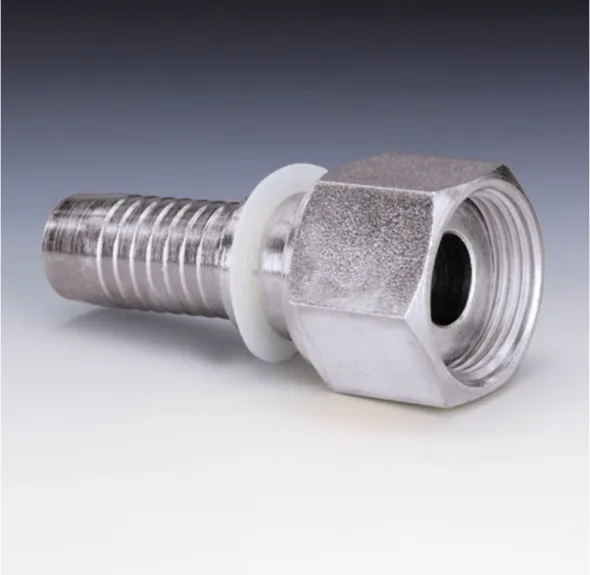

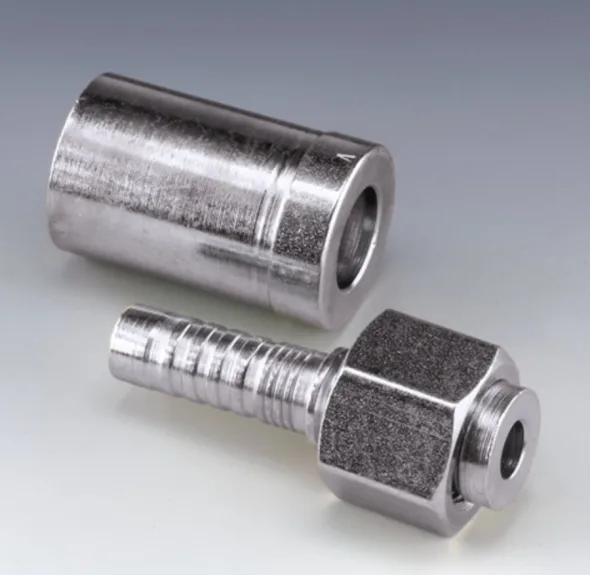

RACCORD FEM ORFS 1 / 4″ X 1 / 4″

Product group code: PN06AJF

See the technical sheet

Models available

Code PN06AJF

size 1/4

Code PN06AJF10

size 1/4

Code PN08AJF10

size 5/16

Code PN10AJF

size 3/8

Code PN10AJF13

size 3/8

Code PN13AJF

size 1/2

Code PN13AJF16

size 1/2

Code PN13AJF20

size 1/2

Code PN16AJF

size 5/8

Code PN16AJF20

size 5/8

Code PN20AJF

size 3/4

Code PN20AJF16

size 3/4

Code PN20AJF25

size 3/4

Code PN25AJF

size 1

Code PN32AJF

size 1-1/4

Code PN40AJF

size 1-1/2

Notre équipe spécialisée est disponible pour répondre à toutes vos questions et vous aider à trouver les solutions hydrauliques adaptées.

# produit	Diamètre embout (DN)		Diamètre extérieur clef (S1)		Filetage ORFS (G1)	Longueur Raccord (L1)
Code	mm	Po	mm	Po	ORFS	mm	Po
PN 06 AJF	6	1/4	17	0.67	9/16’’ – 18 UNF	49.5	1.95
PN 06 AJF 10	6	1/4	22	0.87	11/16’’ – 16 UNF	51.5	2.03
PN 08 AJF 10	8	5/16	22	0.87	11/16’’ – 16 UNF	51.5	2.03
PN 10 AJF	10	3/8	22	0.87	11/16’’ – 16 UNF	53	2.09
PN 10 AJF 13	10	3/8	24	0.94	13/16’’ – 16 UNF	56	2.20
PN 13 AJF	13	1/2	24	0.94	13/16’’ – 16 UNF	57	2.24
PN 13 AJF 16	13	1/2	30	1.18	1’’ – 14 UNS	61	2.40
PN 13 AJF 20	13	1/2	36	1.42	1-3/16’’ – 12 UN	65.5	2.58
PN 16 AJF	16	5/8	30	1.18	1’’ – 14 UNS	65.5	2.58
PN 16 AJF 20	16	5/8	36	1.42	1-3/16’’ – 12 UN	70	2.76
PN 20 AJF 16	20	3/4	30	1.18	1’’ – 14 UNS	76	2.99
PN 20 AJF	20	3/4	36	1.42	1-3/16’’ – 12 UN	74.5	2.93
PN 20 AJF 25	20	3/4	41	1.61	1-7/16’’ – 12 UN	77.5	3.05
PN 25 AJF	25	1’’	41	1.61	1-7/16’’ – 12 UN	83.5	3.29
PN 32 AJF	32	1-1/4	50	1.97	1-11/16’’ – 12 UN	92.5	3.64
PN 40 AJF	40	1-1/2	60	2.36	2’’ – 12 UN	96	3.78
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)
