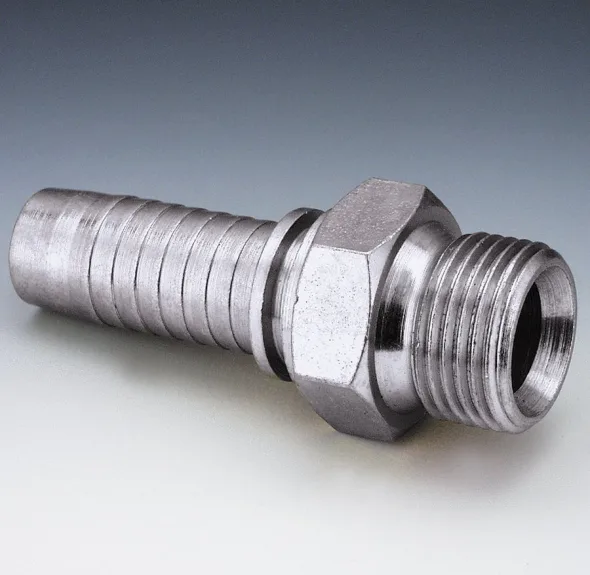

RACCORD MÂLE BSPP CÔNE 60° 1 / 8″ X 1 / 4″
Product group code: PN06HB02
PN HB (Mâle BSPP cône 60°)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur Clef (S1) |
Filetage Iso 8434-6 (G1) |
Longueur Raccord (L1) |
|||
|
Code |
mm |
Po |
mm |
Po |
BSPP |
mm |
Po |
|
PN 04 HB |
5 |
3/16 |
14 |
0.55 |
G 1/8’’-28 |
42.5 |
1.67 |
|
PN 04 HB 06 |
5 |
3/16 |
19 |
0.75 |
G 1/4’’-19 |
46 |
1.81 |
|
PN 06 HB 02 |
6 |
1/4 |
14 |
0.55 |
G 1/8’’-28 |
48.5 |
1.91 |
|
PN 06 HB |
6 |
1/4 |
19 |
0.75 |
G 1/4’’-19 |
52 |
2.05 |
|
PN 06 HB 10 |
6 |
1/4 |
22 |
0.87 |
G 3/8’’-19 |
54 |
2.13 |
|
PN 06 HB 13 |
6 |
1/4 |
27 |
1.06 |
G 1/2’’-14 |
57.5 |
2.26 |
|
PN 08 HB 06 |
8 |
5/16 |
19 |
0.75 |
G 1/4’’-19 |
52 |
2.05 |
|
PN 08 HB 10 |
8 |
5/16 |
22 |
0.87 |
G 3/8’’-19 |
54 |
2.13 |
|
PN 08 HB 13 |
8 |
5/16 |
27 |
1.06 |
G 1/2’’-14 |
57.5 |
2.26 |
|
PN 10 HB 02 |
10 |
3/8 |
17 |
0.67 |
G 1/8’’-28 |
50 |
1.97 |
|
PN 10 HB 06 |
10 |
3/8 |
19 |
0.75 |
G 1/4’’-19 |
53.5 |
2.11 |
|
PN 10 HB |
10 |
3/8 |
22 |
0.87 |
G 3/8’’-19 |
55.5 |
2.19 |
|
PN 10 HB 13 |
10 |
3/8 |
27 |
1.06 |
G 1/2’’-14 |
59.5 |
2.34 |
|
PN 13 HB 10 |
13 |
1/2 |
22 |
0.87 |
G 3/8’’-19 |
56.5 |
2.22 |
|
PN 13 HB |
13 |
1/2 |
27 |
1.06 |
G 1/2’’-14 |
60.5 |
2.38 |
|
PN 13 HB 16 |
13 |
1/2 |
30 |
1.18 |
G 5/8’’-14 |
62.5 |
2.46 |
|
PN 13 HB 20 |
13 |
1/2 |
32 |
1.26 |
G 3/4’’-14 |
62.5 |
2.46 |
|
PN 16 HB 13 |
16 |
5/8 |
27 |
1.06 |
G 1/2’’-14 |
65 |
2.56 |
|
PN 16 HB |
16 |
5/8 |
30 |
1.18 |
G 5/8’’-14 |
67 |
2.64 |
|
PN 16 HB 20 |
16 |
5/8 |
32 |
1.26 |
G 3/4’’-14 |
67 |
2.64 |
|
PN 20 HB |
20 |
3/4 |
32 |
1.26 |
G 3/4’’-14 |
73.5 |
2.89 |
|
PN 20 HB 25 |
20 |
3/4 |
41 |
1.61 |
G 1’’-11 |
78.5 |
3.09 |
|
PN 25 HB |
25 |
1’’ |
41 |
1.61 |
G 1’’-11 |
86.5 |
3.41 |
|
PN 25 HB 32 |
25 |
1’’ |
50 |
1.97 |
G 1-1/4’’-11 |
87.5 |
3.44 |
|
PN 32 HB |
32 |
1-1/4 |
50 |
1.97 |
G 1-1/4’’-11 |
97 |
3.82 |
|
PN 32 HB 40 |
32 |
1-1/4 |
55 |
2.17 |
G 1-1/2’’-11 |
100 |
3.94 |
|
PN 40 HB 32 |
40 |
1-1/2 |
50 |
1.97 |
G 1-1/4’’-11 |
100.5 |
3.96 |
|
PN 40 HB |
40 |
1-1/2 |
55 |
2.17 |
G 1-1/2’’-11 |
103.5 |
4.07 |
|
PN 40 HB 50 |
40 |
1-1/2 |
70 |
2.76 |
G 2’’-11 |
109 |
4.29 |
|
PN 50 HB |
50 |
2’’ |
70 |
2.76 |
G 2’’-11 |
124.5 |
4.90 |
|
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code) |
|||||||
Models available
| Code | size |
|---|---|
| PN04HB | 3/16 |
| PN04HB06 | 3/16 |
| PN06HB | 1/4 |
| PN06HB02 | 1/4 |
| PN06HB10 | 1/4 |
| PN06HB13 | 1/4 |
| PN08HB06 | 5/16 |
| PN08HB10 | 5/16 |
| PN08HB13 | 5/16 |
| PN10HB | 3/8 |
| PN10HB02 | 3/8 |
| PN10HB06 | 3/8 |
| PN10HB13 | 3/8 |
| PN13HB | 1/2 |
| PN13HB10 | 1/2 |
| PN13HB16 | 1/2 |
| PN13HB20 | 1/2 |
| PN16HB | 5/8 |
| PN16HB13 | 5/8 |
| PN16HB20 | 5/8 |
| PN20HB | 3/4 |
| PN20HB25 | 3/4 |
| PN25HB | 1 |
| PN25HB32 | 1 |
| PN32HB | 1-1/4 |
| PN32HB40 | 1-1/4 |
| PN40HB | 1-1/2 |
| PN40HB32 | 1-1/2 |
| PN40HB50 | 1-1/2 |
| PN50HB | 2 |
