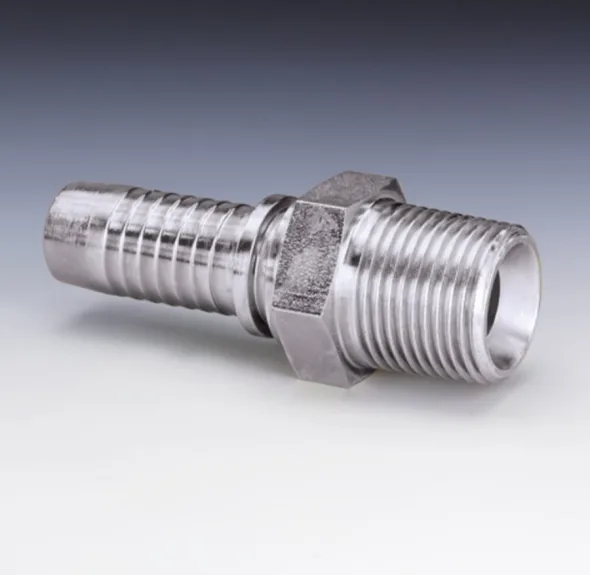

RACCORD MÂLE BSPT (TAPER) R1 / 8″ X 1 / 4″
Product group code: PN06HBK02
PN HBK (Mâle BSPT)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur Clef (S1) |
Filetage Iso 8434-6 (G1) |
Longueur Raccord (L1) |
|||
|
Code |
mm |
Po |
mm |
Po |
BSPT |
mm |
Po |
|
PN 04 HBK 02 |
5 |
3/16 |
12 |
0.47 |
R 1/8’’-28 ou R 1/8’’k |
43 |
1.69 |
|
PN 04 HBK 06 |
5 |
3/16 |
14 |
0.55 |
R 1/4’’-19 ou R 1/4’’K |
47.5 |
1.87 |
|
PN 06 HBK 02 |
6 |
1/4 |
12 |
0.47 |
R 1/8’’-28 ou R 1/8’’k |
49 |
1.93 |
|
PN 06 HBK |
6 |
1/4 |
14 |
0.55 |
R 1/4’’-19 ou R 1/4’’K |
53.5 |
2.11 |
|
PN 06 HBK 10 |
6 |
1/4 |
19 |
0.75 |
R 3/8’’-19 ou R 3/8’’K |
54 |
2.13 |
|
PN 08 HBK 06 |
8 |
5/16 |
14 |
0.55 |
R 1/4’’-19 ou R 1/4’’K |
53.5 |
2.11 |
|
PN 08 HBK 10 |
8 |
5/16 |
19 |
0.75 |
R 3/8’’-19 ou R 3/8’’K |
54 |
2.13 |
|
PN 10 HBK 06 |
10 |
3/8 |
14 |
0.55 |
R 1/4’’-19 ou R 1/4’’K |
56 |
2.20 |
|
PN 10 HBK |
10 |
3/8 |
19 |
0.75 |
R 3/8’’-19 ou R 3/8’’K |
56.5 |
2.22 |
|
PN 10 HBK 13 |
10 |
3/8 |
22 |
0.87 |
R 1/2’’-14 ou R 1/2’’K |
61 |
2.40 |
|
PN 13 HBK 10 |
13 |
1/2 |
19 |
0.75 |
R 3/8’’-19 ou R 3/8’’K |
58 |
2.28 |
|
PN 13 HBK |
13 |
1/2 |
22 |
0.87 |
R 1/2’’-14 ou R 1/2’’K |
62 |
2.44 |
|
PN 13 HBK 20 |
13 |
1/2 |
27 |
1.06 |
R 3/4’’-14 ou R 3/4’’K |
64.5 |
2.54 |
|
PN 16 HBK 13 |
16 |
5/8 |
22 |
0.87 |
R 1/2’’-14 ou R 1/2’’K |
67.5 |
2.66 |
|
PN 16 HBK |
16 |
5/8 |
24 |
0.94 |
R 5/8’’-14 ou R 5/8’’K |
70.5 |
2.78 |
|
PN 16 HBK 20 |
16 |
5/8 |
27 |
1.06 |
R 3/4’’-14 ou R 3/4’’K |
69 |
2.72 |
|
PN 20 HBK |
20 |
3/4 |
27 |
1.06 |
R 3/4’’-14 ou R 3/4’’K |
76.5 |
3.01 |
|
PN 20 HBK 25 |
20 |
3/4 |
36 |
1.42 |
R 1’’-11 ou R 1’’K |
80.5 |
3.17 |
|
PN 25 HBK |
25 |
1’’ |
36 |
1.42 |
R 1’’-11 ou R 1’’K |
88.5 |
3.48 |
|
PN 25 HBK 32 |
25 |
1’’ |
46 |
1.81 |
R 1-1/4’’-11 R1-1/4’’K |
91.5 |
3.60 |
|
PN 32 HBK |
32 |
1-1/4 |
46 |
1.81 |
R 1-1/4’’-11 R1-1/4’’K |
101 |
3.98 |
|
PN 32 HBK 40 |
32 |
1-1/4 |
50 |
1.97 |
R 1-1/2’’-11 R 1-1/2’’K |
102 |
4.02 |
|
PN 40 HBK |
40 |
1-1/2 |
50 |
1.97 |
R 1-1/2’’-11 R 1-1/2’’K |
105.5 |
4.15 |
|
PN 40 HBK 50 |
40 |
1-1/2 |
65 |
2.56 |
R 2’’-11 ou R 2’’K |
113 |
4.45 |
|
PN 50 HBK |
50 |
2’’ |
65 |
2.56 |
R 2’’-11 ou R 2’’K |
127.5 |
5.02 |
|
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code) |
|||||||
Models available
| Code | size |
|---|---|
| PN04HBK02 | 3/16 |
| PN04HBK06 | 3/16 |
| PN06HBK | 1/4 |
| PN06HBK02 | 1/4 |
| PN06HBK10 | 1/4 |
| PN08HBK06 | 5/16 |
| PN08HBK10 | 5/16 |
| PN10HBK | 3/8 |
| PN10HBK06 | 3/8 |
| PN10HBK13 | 3/8 |
| PN13HBK | 1/2 |
| PN13HBK10 | 1/2 |
| PN13HBK20 | 1/2 |
| PN16HBK | 5/8 |
| PN16HBK13 | 5/8 |
| PN16HBK20 | 5/8 |
| PN20HBK | 3/4 |
| PN20HBK25 | 3/4 |
| PN25HBK | 1 |
| PN25HBK32 | 1 |
| PN32HBK | 1-1/4 |
| PN32HBK40 | 1-1/4 |
| PN40HBK | 1-1/2 |
| PN40HBK50 | 1-1/2 |
| PN50HBK | 2 |
