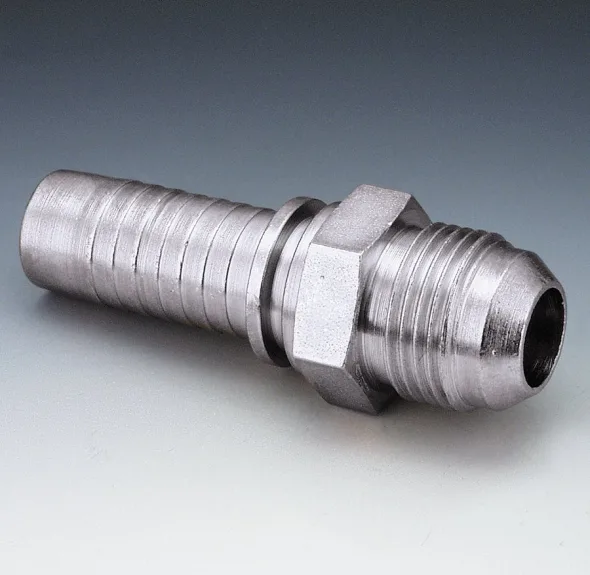

RACCORD MÂLE JIC 1 / 4″ X 1 / 4″
Product group code: PN06HJ
PN HJ (Mâle JIC)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur clef (S1) |
Filetage UNF(G1) |
Longueur Raccord (L1) |
|||
|
Code |
mm |
Po |
mm |
Po |
JIC |
mm |
Po |
|
PN 04 HJ 06 |
5 |
3/16 |
14 |
0.55 |
7/16’’-20 UNF |
47.5 |
1.87 |
|
PN 06 HJ |
6 |
1/4 |
14 |
0.55 |
7/16’’-20 UNF |
53.5 |
2.11 |
|
PN 06 HJ 08 |
6 |
1/4 |
17 |
0.67 |
1/2’’-20 UNF |
54 |
2.13 |
|
PN 06 HJ 10 |
6 |
1/4 |
17 |
0.67 |
9/16’’-18 UNF |
53.5 |
2.11 |
|
PN 08 HJ |
8 |
5/16 |
14 |
0.55 |
1/2’’-20 UNF |
53.5 |
2.11 |
|
PN 08 HJ 10 |
8 |
5/16 |
19 |
0.75 |
9/16’’-18 UNF |
53.5 |
2.11 |
|
PN 08 HJ 13 |
8 |
5/16 |
22 |
0.87 |
3/4’’-16 UNF |
58.5 |
2.30 |
|
PN 10 HJ 08 |
10 |
3/8 |
17 |
0.67 |
1/2’’-20 UNF |
55 |
2.17 |
|
PN 10 HJ |
10 |
3/8 |
19 |
0.75 |
9/16’’-18 UNF |
55.5 |
2.19 |
|
PN 10 HJ 13 |
10 |
3/8 |
22 |
0.87 |
3/4’’-16 UNF |
59 |
2.32 |
|
PN 10 HJ 16 |
10 |
3/8 |
24 |
0.94 |
7/8’’-14 UNF |
62.5 |
2.46 |
|
PN 13 HJ |
13 |
1/2 |
22 |
0.87 |
3/4’’-16 UNF |
60 |
2.36 |
|
PN 13 HJ 16 |
13 |
1/2 |
24 |
0.94 |
7/8’’-14 UNF |
63.5 |
2.50 |
|
PN 13 HJ 20 |
13 |
1/2 |
27 |
1.06 |
1-1/16’’-12 UNF |
67.5 |
2.66 |
|
PN 16 HJ 14 |
16 |
5/8 |
36 |
1.42 |
1-3/16’’-12 UNF |
74.5 |
2.93 |
|
PN 16 HJ |
16 |
5/8 |
24 |
0.94 |
7/8’’-14 UNF |
68 |
2.68 |
|
PN 16 HJ 20 |
16 |
5/8 |
32 |
1.26 |
1-1/16’’-12 UNF |
72 |
2.83 |
|
PN 20 HJ 14 |
20 |
3/4 |
32 |
1.26 |
1-3/16’’-12 UNF |
79.5 |
3.13 |
|
PN 20 HJ 16 |
20 |
3/4 |
27 |
1.06 |
7/8’’-14 UNF |
77 |
3.03 |
|
PN 20 HJ |
20 |
3/4 |
27 |
1.06 |
1-1/16’’-12 UNF |
79 |
3.11 |
|
PN 20 HJ 25 |
20 |
3/4 |
34 |
1.34 |
1-5/16’’-12 UNF |
80 |
3.15 |
|
PN 25 HJ 14 |
25 |
1’’ |
36 |
1.42 |
1-3/16’’-12 UNF |
89 |
3.50 |
|
PN 25 HJ 20 |
25 |
1’’ |
34 |
1.34 |
1-1/16’’-12 UNF |
87 |
3.43 |
|
PN 25 HJ |
25 |
1’’ |
36 |
1.42 |
1-5/16’’-12 UNF |
88.5 |
3.48 |
|
PN 25 HJ 32 |
25 |
1’’ |
42 |
1.65 |
1-5/8’’-12 UNF |
90 |
3.54 |
|
PN 32 HJ |
32 |
1-1/4 |
46 |
1.81 |
1-5/8’’-12 UNF |
100.5 |
3.96 |
|
PN 32 HJ 40 |
32 |
1-1/4 |
50 |
1.97 |
1-7/8’’-12 UNF |
105 |
4.13 |
|
PN 40 HJ |
40 |
1-1/2 |
50 |
1.97 |
1-7/8’’-12 UNF |
109 |
4.29 |
|
PN 50 HJ |
50 |
2’’ |
65 |
2.56 |
2-1/2’’-12 UNF |
133.5 |
5.26 |
|
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code) |
|||||||
Models available
| Code | size |
|---|---|
| PN04HJ06 | 3/16 |
| PN06HJ | 1/4 |
| PN06HJ08 | 1/4 |
| PN06HJ10 | 1/4 |
| PN08HJ | 5/16 |
| PN08HJ10 | 5/16 |
| PN08HJ13 | 5/16 |
| PN10HJ | 3/8 |
| PN10HJ08 | 3/8 |
| PN10HJ13 | 3/8 |
| PN10HJ16 | 3/8 |
| PN13HJ | 1/2 |
| PN13HJ16 | 1/2 |
| PN13HJ20 | 1/2 |
| PN16HJ | 5/8 |
| PN16HJ14 | 5/8 |
| PN16HJ20 | 5/8 |
| PN20HJ | 3/4 |
| PN20HJ14 | 3/4 |
| PN20HJ16 | 3/4 |
| PN20HJ25 | 3/4 |
| PN25HJ | 1 |
| PN25HJ14 | 1 |
| PN25HJ20 | 1 |
| PN25HJ32 | 1 |
| PN32HJ | 1-1/4 |
| PN32HJ40 | 1-1/4 |
| PN40HJ | 1-1/2 |
| PN50HJ | 2 |
