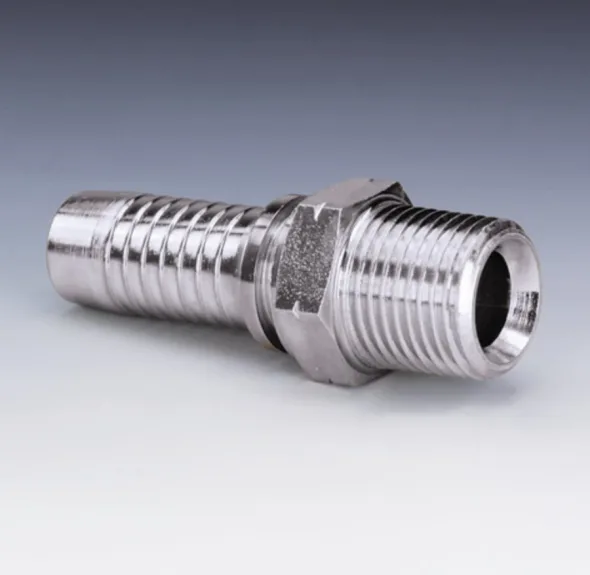

RACCORD MÂLE NPT 1 / 8″ X 1 / 4″
Product group code: PN06HN02
PN HN (Mâle NPT)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur clef (S1) |
Filetage (G1) |
Longueur Raccord (L1) |
|||
|
Code |
mm |
Po |
mm |
Po |
NPT |
mm |
Po |
|
PN 04 HN |
4 |
3/16 |
12 |
0.47 |
1/8’’ – 27 |
44 |
1.73 |
|
PN 04 HN 06 |
4 |
3/16 |
14 |
0.55 |
1/4’’ – 18 |
47.5 |
1.87 |
|
PN 06 HN 02 |
6 |
1/4 |
12 |
0.47 |
1/8’’ – 27 |
50 |
1.97 |
|
PN 06 HN |
6 |
1/4 |
14 |
0.55 |
1/4’’ – 18 |
53.5 |
2.11 |
|
PN 06 HN 10 |
6 |
1/4 |
19 |
0.75 |
3/8’’ – 18 |
54 |
2.13 |
|
PN 08 HN 06 |
8 |
5/16 |
14 |
0.55 |
1/4’’ – 18 |
53.5 |
2.11 |
|
PN 08 HN 10 |
8 |
5/16 |
19 |
0.75 |
3/8’’ – 18 |
54 |
2.13 |
|
PN 10 HN 06 |
10 |
3/8 |
16 |
0.63 |
1/4’’ – 18 |
55 |
2.17 |
|
PN 10 HN |
10 |
3/8 |
19 |
0.75 |
3/8’’ – 18 |
56.5 |
2.22 |
|
PN 10 HN 13 |
10 |
3/8 |
22 |
0.87 |
1/2’’ – 14 |
61 |
2.40 |
|
PN 13 HN 10 |
13 |
1/2 |
19 |
0.75 |
3/8’’ – 18 |
57.5 |
2.26 |
|
PN 13 HN |
13 |
1/2 |
22 |
0.87 |
1/2’’ – 14 |
62 |
2.44 |
|
PN 13 HN 20 |
13 |
1/2 |
27 |
1.06 |
3/4’’ – 14 |
64.5 |
2.54 |
|
PN 16 HN 13 |
16 |
5/8 |
24 |
0.94 |
1/2’’ – 14 |
68 |
2.68 |
|
PN 16 HN 20 |
16 |
5/8 |
27 |
1.06 |
3/4’’ – 14 |
68 |
2.68 |
|
PN 20 HN 13 |
20 |
3/4 |
27 |
1.06 |
1/2’’ – 14 |
74.5 |
2.93 |
|
PN 20 HN |
20 |
3/4 |
27 |
1.06 |
3/4’’ – 14 |
76.5 |
3.01 |
|
PN 20 HN 25 |
20 |
3/4 |
36 |
1.42 |
1’’ – 11.5 |
80.5 |
3.17 |
|
PN 25 HN 20 |
25 |
1’’ |
36 |
1.42 |
3/4’’ – 14 |
84.5 |
3.33 |
|
PN 25 HN |
25 |
1’’ |
36 |
1.42 |
1’’ – 11.5 |
88.5 |
3.48 |
|
PN 25 HN 32 |
25 |
1’’ |
46 |
1.81 |
1-1/4’’ – 11.5 |
91.5 |
3.60 |
|
PN 32 HN |
32 |
1-1/4 |
46 |
1.81 |
1-1/4’’ – 11.5 |
101 |
3.98 |
|
PN 40 HN |
40 |
1-1/2 |
50 |
1.97 |
1-1/2’’ – 11.5 |
105.5 |
4.15 |
|
PN 50 HN |
50 |
2’’ |
65 |
2.56 |
2’’ – 11.5 |
127.5 |
5.02 |
|
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code) |
|||||||
Models available
| Code | size |
|---|---|
| PN04HN | 3/16 |
| PN04HN06 | 3/16 |
| PN06HN | 1/4 |
| PN06HN02 | 1/4 |
| PN06HN10 | 1/4 |
| PN06HN13 | 1/4 |
| PN08HN06 | 5/16 |
| PN08HN10 | 5/16 |
| PN10HN | 3/8 |
| PN10HN06 | 3/8 |
| PN10HN13 | 3/8 |
| PN13HN | 1/2 |
| PN13HN10 | 1/2 |
| PN13HN20 | 1/2 |
| PN16HN13 | 5/8 |
| PN16HN20 | 5/8 |
| PN20HN | 3/4 |
| PN20HN13 | 3/4 |
| PN20HN25 | 3/4 |
| PN25HN | 1 |
| PN25HN20 | 1 |
| PN25HN32 | 1 |
| PN32HN | 1-1/4 |
| PN40HN | 1-1/2 |
| PN50HN | 2 |
