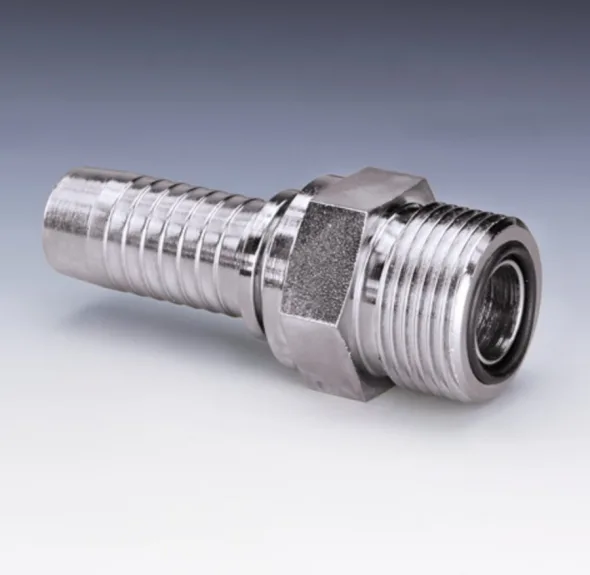

RACCORD MÂLE ORFS 1 / 4″ X 1 / 4″

# produit

Diamètre embout

(DN)

Dimension du Joint Torique (O’ring)

Diamètre extérieur

clef (S1)

Filetage

ORFS

(G1)

Longueur

Raccord

 (L1)

Code

mm

Po

mm

mm

Po

ORFS

mm

Po

PN 06 HJOF

6

1/4

7.65 X 1.78

17

0.67

9/16’’ – 18 UNF

52.5

2.07

PN 06 HJOF 10

6

1/4

9.25 X 1.78

19

0.75

11/16’’ – 16 UNF

54

2.13

PN 08 HJOF 10

8

5/16

9.25 X 1.78

19

0.75

11/16’’ – 16 UNF

54

2.13

PN 10 HJOF

10

3/8

9.25 X 1.78

19

0.75

11/16’’ – 16 UNF

56

2.20

PN 10 HJOF 13

10

3/8

12.42 X 1.78

22

0.87

13/16’’ – 16 UNF

58.5

2.30

PN 10 HJOF 16

10

3/8

15.60 X 1.78

27

1.06

1’’ – 14 UNS

62

2.44

PN 13 HJOF

13

1/2

12.42 X 1.78

22

0.87

13/16’’ – 16 UNF

60

2.36

PN 13 HJOF 16

13

1/2

15.60 X 1.78

27

1.06

1’’ – 14 UNS

63.5

2.50

PN 13 HJOF 20

13

1/2

18.77 X 1.78

32

1.26

1-3/16’’ – 12 UN

66.5

2.62

PN 16 HJOF

16

5/8

15.60 X 1.78

27

1.06

1’’ – 14 UNS

68

2.68

PN 16 HJOF 20

16

5/8

18.77 X 1.78

32

1.26

1-3/16’’ – 12 UN

71

2.80

PN 20 HJOF

20

3/4

18.77 X 1.78

32

1.26

1-3/16’’ – 12 UN

78

3.07

PN 20 HJOF 25

20

3/4

23.52 X 1.78

41

1.61

1-7/16’’ – 12 UN

82.5

3.25

PN 25 HJOF

25

1’’

23.52 X 1.78

41

1.61

1-7/16’’ – 12 UN

90.5

3.56

PN 32 HJOF

32

1-1/4

29.87 X 1.78

46

1.81

1-11/16’’ – 12 UN

101.5

4.00

PN 40 HJOF

40

1-1/2

37.82 X 1.78

55

2.17

2’’ – 12 UN

109

4.29

Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)
