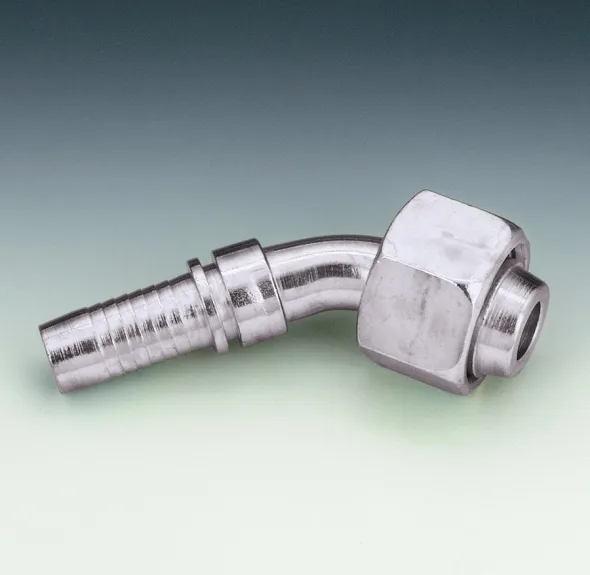

RACCORD 45° FEM MÉTRIQUE M12 X 1.5 X 1 / 4″

Product group code: PN06AFL0445

See the technical sheet

PN AFL 45 (Femelle DIN L 45°)

# produit	Diamètre embout (DN)		Diamètre extérieur clef (S1)		Filetage UNF (G1)	Longueur Raccord (L1)		Longueur Portée (L2)
Code	mm	Po	mm	Po	métrique	mm	Po	mm	Po
PN 04 AFL 45	5	3/16	14	0.55	M 12 X 1.5	56	2.20	15	0.59
PN 06 AFL 04 45	6	1/4	14	0.55	M 12 X 1.5	62	2.44	17	0.67
PN 06 AFL 45	6	1/4	17	0.67	M 14 X 1.5	62.5	2.46	14.5	0.57
PN 06 AFL 08 45	6	1/4	19	0.75	M 16 X 1.5	63	2.48	15.5	0.61
PN 06 AFL 10 45	6	1/4	22	0.87	M 18 X 1.5	65	2.56	15.5	0.61
PN 08 AFL 45	8	5/16	19	0.75	M 16 X 1.5	64.5	2.54	15	0.59
PN 08 AFL 10 45	8	5/16	22	0.87	M 18 X 1.5	65	2.56	15.5	0.61
PN 10 AFL 08 45	10	3/8	19	0.75	M 16 X 1.5	72.5	2.85	19.5	0.77
PN 10 AFL 45	10	3/8	22	0.87	M 18 X 1.5	71	2.80	18	0.71
PN 10 AFL 13 45	10	3/8	27	1.06	M 22 X 1.5	71.5	2.81	18.5	0.73
PN 13 AFL 45	13	1/2	27	1.06	M 22 X 1.5	79.5	3.13	18.5	0.73
PN 13 AFL 16 45	13	1/2	32	1.26	M 26 X 1.5	90.5	3.56	24	0.94
PN 16 AFL 45	16	5/8	32	1.26	M 26 X 1.5	95	3.74	24	0.94
PN 20 AFL 45	20	3/4	36	1.42	M 30 X 2	106	4.17	27	1.06
PN 20 AFL 25 45	20	3/4	41	1.61	M 36 X 2	124	4.88	29.5	1.16
PN 25 AFL 45	25	1’’	41	1.61	M 36 X 2	132	5.20	29.5	1.16
PN 32 AFL 45	32	1-1/4	50	1.97	M 45 X 2	159	6.26	38.5	1.52
PN 40 AFL 45	40	1-1/2	60	2.36	M 52 X 2	181.5	7.15	42.5	1.67
