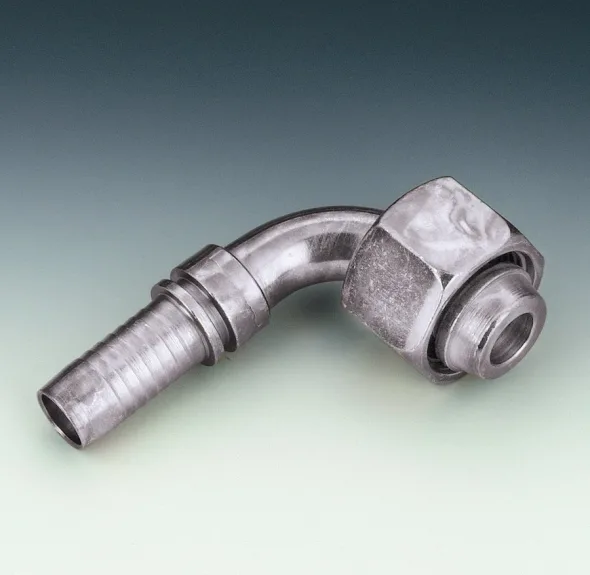

RACCORD 90° FEM MÉTRIQUE M12 X 1.5 X 1 / 4″

Product group code: PN06AFL0490

See the technical sheet

PN AFL 90 (Femelle DIN L 90°)

# produit	Diamètre embout (DN)		Diamètre extérieur clef (S1)		Filetage UNF (G1)	Longueur Raccord (L1)		Longueur Portée (L2)
Code	mm	Po	mm	Po	métrique	mm	Po	mm	Po
PN 04 AFL 90	5	3/16	14	0.55	M 12 X 1.5	48.5	1.91	29	1.14
PN 06 AFL 04 90	6	1/4	14	0.55	M 12 X 1.5	57	2.24	30.5	1.20
PN 06 AFL 90	6	1/4	17	0.67	M 14 X 1.5	55	2.17	30	1.18
PN 06 AFL 08 90	6	1/4	19	0.75	M 16 X 1.5	55	2.17	31	1.22
PN 06 AFL 10 90	6	1/4	22	0.87	M 18 X 1.5	62.5	2.46	35	1.38
PN 08 AFL 90	8	5/16	19	0.75	M 16 X 1.5	58	2.28	30	1.18
PN 08 AFL 10 90	8	5/16	22	0.87	M 18 X 1.5	58	2.28	30.5	1.20
PN 10 AFL 08 90	10	3/8	19	0.75	M 16 X 1.5	63	2.48	38	1.50
PN 10 AFL 90	10	3/8	22	0.87	M 18 X 1.5	64	2.52	35	1.38
PN 10 AFL 13 90	10	3/8	27	1.06	M 22 X 1.5	64	2.52	35.5	1.40
PN 13 AFL 90	13	1/2	27	1.06	M 22 X 1.5	72.5	2.85	39.5	1.56
PN 13 AFL 16 90	13	1/2	32	1.26	M 26 X 1.5	83.5	3.29	49.5	1.95
PN 16 AFL 13 90	16	5/8	27	1.06	M 22 X 1.5	87	3.43	49.5	1.95
PN 16 AFL 90	16	5/8	32	1.26	M 26 X 1.5	88	3.46	49.5	1.95
PN 20 AFL 90	20	3/4	36	1.42	M 30 X 2	99.5	3.92	54.5	2.15
PN 25 AFL 90	25	1’’	41	1.61	M 36 X 2	127	5.00	66	2.60
PN 32 AFL 90	32	1-1/4	50	1.97	M 45 X 2	132	5.20	82	3.23
PN 40 AFL 90	40	1-1/2	60	2.36	M 52 X 2	176.5	6.95	95	3.74
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code)

NOTE : Voir aussi PN**AOL 90 (DIN L + O’ring)

Code PN04AFL90

size 3/16

Code PN06AFL0490

size 1/4

Code PN06AFL0890

size 1/4

Code PN06AFL1090

size 1/4

Code PN06AFL90

size 1/4

Code PN08AFL1090

size 5/16

Code PN08AFL90

size 5/16

Code PN10AFL0890

size 3/8

Code PN10AFL1390

size 3/8

Code PN10AFL90

size 3/8

Code PN13AFL1690

size 1/2

Code PN13AFL90

size 1/2

Code PN16AFL1390

size 5/8

Code PN16AFL90

size 5/8

Code PN20AFL90

size 3/4

Code PN25AFL90

size 1

Code PN32AFL90

size 1-1/4

Code PN40AFL90

size 1-1/2
