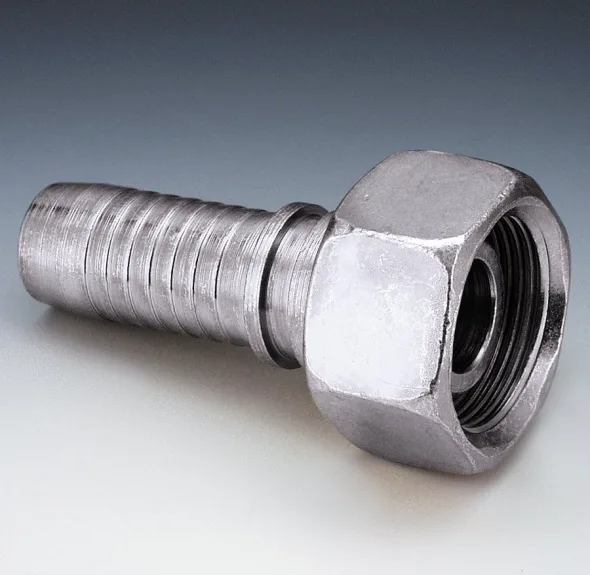

RACCORD FEM MÉTRIQUE M12 X 1.5 X 1 / 4″
Product group code: PN06AFL04
PN AFL (Femelle DIN L)
|
# produit
|
Diamètre embout (DN) |
Diamètre extérieur Clef (S1) |
Filetage (G1) |
Longueur Raccord (L1) |
|||
|
Code |
mm |
Po |
mm |
Po |
métrique |
mm |
Po |
|
PN 04 AFL |
5 |
3/16 |
14 |
0.55 |
M 12 X 1.5 |
41.2 |
1.62 |
|
PN 06 AFL 04 |
6 |
1/4 |
14 |
0.55 |
M 12 X 1.5 |
45 |
1.77 |
|
PN 06 AFL |
6 |
1/4 |
17 |
0.67 |
M 14 X 1.5 |
47 |
1.85 |
|
PN 06 AFL 08 |
6 |
1/4 |
19 |
0.75 |
M 16 X 1.5 |
47.5 |
1.87 |
|
PN 06 AFL 10 |
6 |
1/4 |
22 |
0.87 |
M 18 X 1.5 |
48.5 |
1.91 |
|
PN 08 AFL |
8 |
5/16 |
19 |
0.75 |
M 16 X 1.5 |
47.5 |
1.87 |
|
PN 08 AFL 10 |
8 |
5/16 |
22 |
0.87 |
M 18 X 1.5 |
48.5 |
1.91 |
|
PN 10 AFL 06 |
10 |
3/8 |
17 |
0.67 |
M 14 X 1.5 |
49.5 |
1.95 |
|
PN 10 AFL 08 |
10 |
3/8 |
19 |
0.75 |
M 16 X 1.5 |
49 |
1.93 |
|
PN 10 AFL |
10 |
3/8 |
22 |
0.87 |
M 18 X 1.5 |
50 |
1.97 |
|
PN 10 AFL 13 |
10 |
3/8 |
27 |
1.06 |
M 22 X 1.5 |
50.5 |
1.99 |
|
PN 13 AFL |
13 |
1/2 |
27 |
1.06 |
M 22 X 1.5 |
51.5 |
2.03 |
|
PN 13 AFL 16 |
13 |
1/2 |
32 |
1.26 |
M 26 X 1.5 |
54 |
2.13 |
|
PN 16 AFL 13 |
16 |
5/8 |
27 |
1.06 |
M 22 X 1.5 |
56 |
2.20 |
|
PN 16 AFL |
16 |
5/8 |
32 |
1.26 |
M 26 X 1.5 |
58.5 |
2.30 |
|
PN 20 AFL |
20 |
3/4 |
36 |
1.42 |
M 30 X 2 |
66 |
2.60 |
|
PN 20 AFL 25 |
20 |
3/4 |
41 |
1.61 |
M 36 X 2 |
67 |
2.64 |
|
PN 25 AFL |
25 |
1’’ |
41 |
1.61 |
M 36 X 2 |
75 |
2.95 |
|
PN 32 AFL |
32 |
1-1/4 |
50 |
1.97 |
M 45 X 2 |
88 |
3.46 |
|
PN 40 AFL |
40 |
1-1/2 |
60 |
2.36 |
M 52 X 2 |
92.5 |
3.64 |
|
Plusieurs grandeurs disponibles en acier inox (rajouté ‘’VA’’ au code) |
|||||||
NOTE : Voir aussi PN**AOL (DIN L + O’ring)
Models available
| Code | size |
|---|---|
| PN04AFL | 3/16 |
| PN06AFL | 1/4 |
| PN06AFL04 | 1/4 |
| PN06AFL08 | 1/4 |
| PN06AFL10 | 1/4 |
| PN08AFL | 5/16 |
| PN08AFL10 | 5/16 |
| PN10AFL | 3/8 |
| PN10AFL06 | 3/8 |
| PN10AFL08 | 3/8 |
| PN10AFL13 | 3/8 |
| PN13AFL | 1/2 |
| PN13AFL16 | 1/2 |
| PN16AFL | 5/8 |
| PN16AFL13 | 5/8 |
| PN20AFL | 3/4 |
| PN20AFL25 | 3/4 |
| PN25AFL | 1 |
| PN32AFL | 1-1/4 |
| PN40AFL | 1-1/2 |
